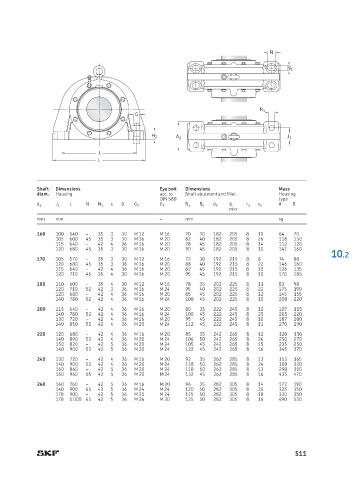

Page 515 - SKF-bearing-housings

N

N 1

N 1
G

H 2 A 1 J 1
J
L

Shaft Dimensions Eye bolt Dimensions Mass
diam. Housing acc. to Shaft abutment and fillet Housing
DIN 580 type
d a J 1 L N N 1 s G G 1 G 2 B a B b d b d c r a s 1 A B
min
mm mm – mm kg
160 100 540 – 35 3 30 M 12 M 16 70 30 182 205 8 10 64 70
105 600 45 35 3 30 M 16 M 20 82 40 182 205 8 26 118 130
115 640 – 42 4 36 M 16 M 20 78 45 182 205 8 14 112 120
120 680 45 35 3 30 M 16 M 20 90 45 182 205 8 10 147 160
10.2
170 105 570 – 35 3 30 M 12 M 16 72 30 192 215 8 8 74 80
120 680 45 35 3 36 M 16 M 20 88 40 192 215 8 22 146 160
115 640 – 42 4 36 M 16 M 20 82 45 192 215 8 10 126 135
120 710 45 35 4 30 M 16 M 20 95 45 192 215 8 10 170 185
180 110 600 – 35 4 30 M 12 M 16 78 35 202 225 8 11 83 90
120 710 52 42 3 36 M 16 M 24 95 40 202 225 8 22 175 190
120 680 – 42 4 36 M 16 M 20 85 45 202 225 8 12 145 155
140 780 52 42 4 36 M 16 M 24 100 45 202 225 8 10 200 220
200 115 640 – 42 4 36 M 16 M 20 80 35 222 245 8 12 107 115
140 780 52 42 4 36 M 16 M 24 100 45 222 245 8 25 205 220
130 720 – 42 4 36 M 16 M 20 95 45 222 245 8 10 187 200
140 850 52 42 4 36 M 20 M 24 112 45 222 245 8 11 270 290
220 120 680 – 42 4 36 M 16 M 20 85 35 242 265 8 12 120 130
140 890 52 42 4 36 M 20 M 24 106 50 242 265 8 26 250 270
150 820 – 42 5 36 M 20 M 24 105 45 242 265 8 15 235 250
140 900 52 42 5 36 M 20 M 24 122 45 242 265 8 16 345 370
240 130 720 – 42 4 36 M 16 M 20 92 35 262 285 8 13 153 165
140 900 52 42 4 36 M 20 M 24 118 50 262 285 8 24 300 320
160 860 – 42 5 36 M 20 M 24 110 50 262 285 8 13 290 310
160 960 65 42 5 36 M 20 M 24 132 45 262 285 8 16 435 470
260 140 760 – 42 5 36 M 16 M 20 96 35 282 305 8 14 177 190
140 900 65 42 5 36 M 24 M 24 120 50 282 305 8 35 325 350
170 900 – 42 5 36 M 20 M 24 115 50 282 305 8 18 330 350
170 1 000 65 42 5 36 M 24 M 30 135 50 282 305 8 16 490 530

511
