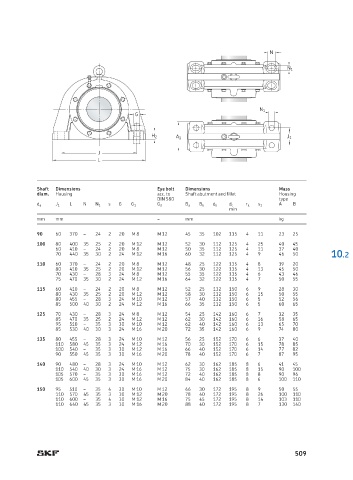

Page 513 - SKF-bearing-housings

N

N 1

N 1
G

H 2 A 1 J 1
J
L

Shaft Dimensions Eye bolt Dimensions Mass
diam. Housing acc. to Shaft abutment and fillet Housing
DIN 580 type
d a J 1 L N N 1 s G G 1 G 2 B a B b d b d c r a s 1 A B
min
mm mm – mm kg
90 60 370 – 24 2 20 M 8 M 12 45 35 102 115 4 11 23 25
100 80 400 35 25 2 20 M 12 M 12 52 30 112 125 4 25 40 45
60 410 – 24 2 20 M 8 M 12 50 35 112 125 4 11 37 40
70 440 35 30 2 24 M 12 M 16 60 32 112 125 4 9 46 50 10.2
110 60 370 – 24 2 20 M 8 M 12 48 25 122 135 4 8 19 20
80 410 35 25 2 20 M 12 M 12 56 30 122 135 4 13 45 50
70 430 – 28 3 24 M 8 M 12 55 35 122 135 4 6 43 46
75 470 35 30 2 24 M 12 M 16 64 32 122 135 4 7 50 55
115 60 410 – 24 2 20 M 8 M 12 52 25 132 150 6 9 28 30
80 430 35 25 2 20 M 12 M 12 58 30 132 150 6 15 50 55
80 455 – 28 3 24 M 10 M 12 57 40 132 150 6 5 52 56
85 500 40 30 2 24 M 12 M 16 66 35 132 150 6 5 60 65
125 70 430 – 28 3 24 M 8 M 12 54 25 142 160 6 7 32 35
85 470 35 25 2 24 M 12 M 12 62 30 142 160 6 16 58 65
95 510 – 35 3 30 M 10 M 12 62 40 142 160 6 13 65 70
85 530 40 30 3 24 M 16 M 20 72 35 142 160 6 9 74 80
135 80 455 – 28 3 24 M 10 M 12 56 25 152 170 6 6 37 40
110 580 45 35 3 24 M 12 M 16 70 30 152 170 6 15 78 85
100 540 – 35 3 30 M 12 M 16 66 40 152 170 6 14 77 82
90 550 45 35 3 30 M 16 M 20 78 40 152 170 6 7 87 95
140 90 480 – 28 3 24 M 10 M 12 62 30 162 185 8 6 41 45
110 540 40 30 3 24 M 16 M 12 75 30 162 185 8 15 90 100
105 570 – 35 3 30 M 16 M 12 72 40 162 185 8 8 90 96
105 600 45 35 3 30 M 16 M 20 84 40 162 185 8 6 100 110
150 95 510 – 35 4 30 M 10 M 12 66 30 172 195 8 9 50 55
110 570 45 35 3 30 M 12 M 20 78 40 172 195 8 26 100 110
110 600 – 35 4 30 M 12 M 16 75 45 172 195 8 14 103 110
110 640 45 35 3 30 M 16 M 20 88 40 172 195 8 7 130 140
