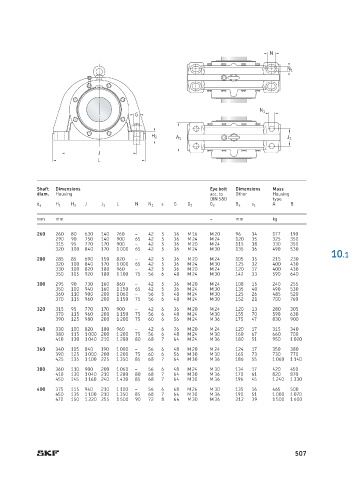

Page 511 - SKF-bearing-housings

N

N 1

N 1
G

H 2
A 1 J 1
J
L

Shaft Dimensions Eye bolt Dimensions Mass
diam. Housing acc. to Other Housing
DIN 580 type
d a H 1 H 2 J J 1 L N N 1 s G G 1 G 2 B a s 1 A B
mm mm – mm kg
260 260 80 630 140 760 – 42 5 36 M 16 M 20 96 14 177 190
290 90 750 140 900 65 42 5 36 M 24 M 24 120 35 325 350
315 95 770 170 900 – 42 5 36 M 20 M 24 115 18 330 350
320 100 840 170 1 000 65 42 5 36 M 24 M 30 135 16 490 530
10.1
280 285 85 690 150 820 – 42 5 36 M 20 M 24 105 15 215 230
320 100 840 170 1 000 65 42 5 36 M 24 M 30 125 32 400 430
330 100 820 180 960 – 42 5 36 M 20 M 24 120 17 400 430
350 105 920 180 1 100 75 56 6 48 M 24 M 30 142 33 590 640
300 295 90 730 160 860 – 42 5 36 M 20 M 24 108 15 240 255
350 100 940 160 1 150 65 42 5 36 M 24 M 30 135 40 490 530
360 110 900 200 1 060 – 56 5 48 M 24 M 30 125 26 485 520
370 115 960 200 1 150 75 56 6 48 M 24 M 30 152 21 700 760
320 315 95 770 170 900 – 42 6 36 M 20 M 24 120 13 280 305
370 115 960 200 1 150 75 56 6 48 M 24 M 30 155 70 590 630
390 125 980 200 1 200 75 60 6 56 M 24 M 36 175 47 830 900
340 330 100 820 180 960 – 42 6 36 M 20 M 24 120 17 315 340
380 115 1 000 200 1 200 75 56 6 48 M 24 M 30 160 67 660 700
410 130 1 040 210 1 280 80 68 7 64 M 24 M 36 180 51 950 1 020
360 340 105 840 190 1 000 – 56 6 48 M 20 M 24 124 17 350 380
390 125 1 000 200 1 200 75 60 6 56 M 30 M 30 165 73 730 770
425 135 1 100 225 1 350 85 68 7 64 M 30 M 36 186 55 1 060 1 140
380 360 110 900 200 1 060 – 56 6 48 M 24 M 30 134 17 420 450
410 130 1 040 210 1 280 80 68 7 64 M 30 M 36 170 61 820 870
450 145 1 160 240 1 430 85 68 7 64 M 30 M 36 196 45 1 240 1 330
400 375 115 940 210 1 100 – 56 6 48 M 24 M 30 135 16 465 500
450 135 1 100 210 1 350 85 68 7 64 M 30 M 36 190 51 1 000 1 070
470 150 1 220 255 1 500 90 72 8 64 M 30 M 36 212 39 1 500 1 600

507
