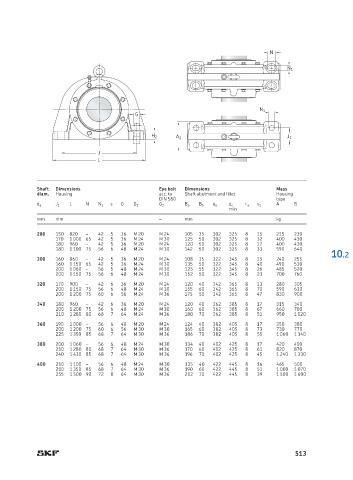

Page 517 - SKF-bearing-housings

N

N 1

N 1
G

H 2 A 1 J 1
J
L

Shaft Dimensions Eye bolt Dimensions Mass
diam. Housing acc. to Shaft abutment and fillet Housing
DIN 580 type
d a J 1 L N N 1 s G G 1 G 2 B a B b d b d c r a s 1 A B
min
mm mm – mm kg
280 150 820 – 42 5 36 M 20 M 24 105 35 302 325 8 15 215 230
170 1 000 65 42 5 36 M 24 M 30 125 50 302 325 8 32 400 430
180 960 – 42 5 36 M 20 M 24 120 50 302 325 8 17 400 430
180 1 100 75 56 6 48 M 24 M 30 142 50 302 325 8 33 590 640
10.2
300 160 860 – 42 5 36 M 20 M 24 108 35 322 345 8 15 240 255
160 1 150 65 42 5 36 M 24 M 30 135 50 322 345 8 40 490 530
200 1 060 – 56 5 48 M 24 M 30 125 55 322 345 8 26 485 520
200 1 150 75 56 6 48 M 24 M 30 152 50 322 345 8 21 700 760
320 170 900 – 42 6 36 M 20 M 24 120 40 342 365 8 13 280 305
200 1 150 75 56 6 48 M 24 M 30 155 60 342 365 8 70 590 630
200 1 200 75 60 6 56 M 24 M 36 175 50 342 365 8 47 830 900
340 180 960 – 42 6 36 M 20 M 24 120 40 362 385 8 17 315 340
200 1 200 75 56 6 48 M 24 M 30 160 60 362 385 8 67 660 700
210 1 280 80 68 7 64 M 24 M 36 180 70 362 385 8 51 950 1 020
360 190 1 000 – 56 6 48 M 20 M 24 124 40 382 405 8 17 350 380
200 1 200 75 60 6 56 M 30 M 30 165 60 382 405 8 73 730 770
225 1 350 85 68 7 64 M 30 M 36 186 70 382 405 8 55 1 060 1 140
380 200 1 060 – 56 6 48 M 24 M 30 134 40 402 425 8 17 420 450
210 1 280 80 68 7 64 M 30 M 36 170 60 402 425 8 61 820 870
240 1 430 85 68 7 64 M 30 M 36 196 70 402 425 8 45 1 240 1 330
400 210 1 100 – 56 6 48 M 24 M 30 135 40 422 445 8 16 465 500
210 1 350 85 68 7 64 M 30 M 36 190 60 422 445 8 51 1 000 1 070
255 1 500 90 72 8 64 M 30 M 36 212 70 422 445 8 39 1 500 1 600

513
