Aufnahmen und Gewindeschneidapparate · Tap Holders and Tapping Attachments
Product
®
7.7 Spannzangen-Aufnahmen Speedsynchro Modular 7.7 Collet holders Speedsynchro Modular Finder
®
Soft-
synchro
Speed-

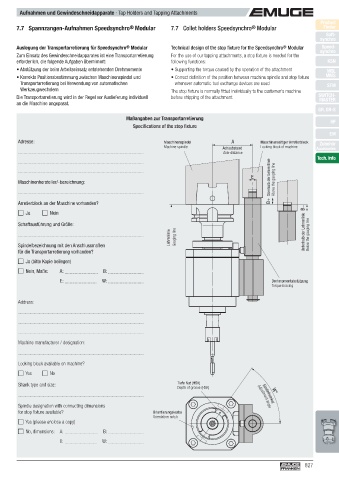

Auslegung der Transportarretierung für Speedsynchro ® Modular Technical design of the stop fi xture for the Speedsynchro ® Modular synchro
Zum Einsatz des Gewindeschneidapparates ist eine Transportarretierung For the use of our tapping attachments, a stop fi xture is needed for the
erforderlich, die folgende Aufgaben übernimmt: following functions: KSN
• Abstützung der beim Arbeitseinsatz entstehenden Drehmomente • Supporting the torque caused by the operation of the attachment MQL
• Korrekte Positionsbestimmung zwischen Maschinenspindel und • Correct defi nition of the position between machine spindle and stop fi xture MMS
Transportarretierung bei Verwendung von automatischen whenever automatic tool exchange devices are used SFM
Werkzeugwechslern The stop fi xture is normally fi tted individually to the customer’s machine
Die Transportarretierung wird in der Regel vor Auslieferung individuell before shipping of the attachment. SWITCH-
MASTER
an die Maschine angepasst.
GR, GR-S
Maßangaben zur Transportarretierung HF
Specifi cations of the stop fi xture
EM
Adresse: Maschinenspindel A Maschinenseitiger Arretierblock Zubehör
Machine spindle Achsabstand Locking block of machine Accessories
......................................................................................................................................................... Axle distance
......................................................................................................................................................... Tech. Info
.........................................................................................................................................................
E Oberhalb der Lehrenlinie
Maschinenhersteller/-bezeichnung: Above the gauging line

.........................................................................................................................................................
Arretierblock an der Maschine vorhanden? B+
 Ja  Nein
Schaftausführung und Größe: Unterhalb der Lehrenlinie B−
Lehrenlinie Gauging line
......................................................................................................................................................... Below the gauging line
Spindelbezeichnung mit den Anschlussmaßen
für die Transportarretierung vorhanden?

 Ja (bitte Kopie beilegen)
 Nein, Maße: A: ........................................ B: ...........................................
E: ....................................... W: ........................................... Drehmomentabstützung
Torque bracing

Address:
.........................................................................................................................................................
.........................................................................................................................................................
.........................................................................................................................................................
Machine manufacturer / designation:

.........................................................................................................................................................
Locking block available on machine?
 Yes  No

Shank type and size: Tiefe Nut (HSK)
Depth of groove (HSK) W°
......................................................................................................................................................... Adjustment angle
Spindle designation with connecting dimensions
Einstellwinkel
for stop fi xture available? Orientierungskerbe
Orientation notch
 Yes (please enclose a copy)
 No, dimensions: A: ........................................ B: ...........................................
E: ....................................... W: ...........................................

827
