Aufnahmen und Gewindeschneidapparate · Tap Holders and Tapping Attachments
Product

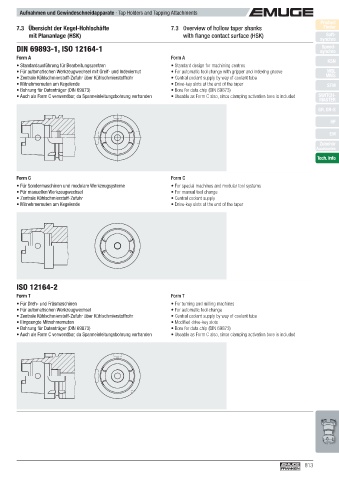

7.3 Übersicht der Kegel-Hohlschäfte 7.3 Overview of hollow taper shanks Finder
mit Plananlage (HSK) with fl ange contact surface (HSK) Soft-
synchro
DIN 69893-1, ISO 12164-1 synchro
Speed-
Form A Form A
KSN
• Standardausführung für Bearbeitungszentren • Standard design for machining centres
• Für automatischen Werkzeugwechsel mit Greif- und Indexiernut • For automatic tool change with gripper and indexing groove MQL
• Zentrale Kühlschmierstoff-Zufuhr über Kühlschmierstoffrohr • Central coolant supply by way of coolant tube MMS
• Mitnehmernuten am Kegelende • Drive-key slots at the end of the taper SFM
• Bohrung für Datenträger (DIN 69873) • Bore for data chip (DIN 69873)
• Auch als Form C verwendbar, da Spanneinleitungsbohrung vorhanden • Useable as Form C also, since clamping activation bore is included SWITCH-
MASTER
GR, GR-S
HF

EM
Zubehör
Accessories
Tech. Info

Form C Form C
• Für Sondermaschinen und modulare Werkzeugsysteme • For special machines and modular tool systems
• Für manuellen Werkzeugwechsel • For manual tool change
• Zentrale Kühlschmierstoff-Zufuhr • Central coolant supply
• Mitnehmernuten am Kegelende • Drive-key slots at the end of the taper

ISO 12164-2
Form T Form T
• Für Dreh- und Fräsmaschinen • For turning and milling machines
• Für automatischen Werkzeugwechsel • For automatic tool change
• Zentrale Kühlschmierstoff-Zufuhr über Kühlschmierstoffrohr • Central coolant supply by way of coolant tube
• Eingeengte Mitnehmernuten • Modifi ed drive-key slots
• Bohrung für Datenträger (DIN 69873) • Bore for data chip (DIN 69873)
• Auch als Form C verwendbar, da Spanneinleitungsbohrung vorhanden • Useable as Form C also, since clamping activation bore is included

813
