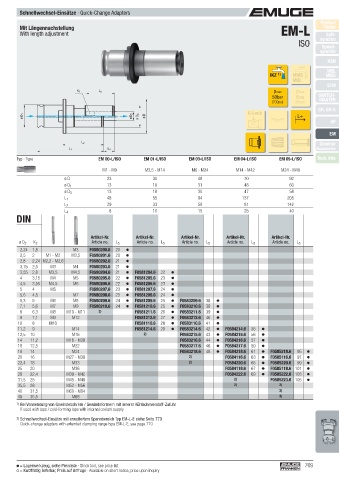

Page 769 - EMUGE

Schnellwechsel-Einsätze · Quick-Change Adapters
Product
Mit Längennachstellung EM-L Finder
With length adjustment Soft-
ISO synchro
Speed-
synchro
KSN
MQL
IKZ 1) MMS MMS
MQL
SFM
K 2 L 5 pmax pmax
50bar 6bar SWITCH-
MASTER
(700psi) (85psi)
GR, GR-S
E-Lock
ø D 1 ø D 2 ø D 3 ø D L+
HF

EM
L 2 Zubehör
L 1 L 4 Accessories
Typ · Type EM 00-L/ISO EM 01-L/ISO EM 03-L/ISO EM 04-L/ISO EM 05-L/ISO Tech. Info

M1 - M9 M3,5 - M14 M6 - M24 M14 - M42 M24 - M48
ø D 23 30 48 70 92
ø D 1 13 19 31 48 60
ø D 3 13 18 30 47 58
L 1 48 55 94 137 205
L 2 29 33 59 81 142
L 4 8 10 15 25 40
DIN

Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr.
ø D 2 K 2 Article no. L 5 Article no. L 5 Article no. L 5 Article no. L 5 Article no. L 5
2,24 1,8 M3 F0580200.6 20
2,5 2 M1 - M2 M3,5 F0580201.6 20
2,8 2,24 M2,2 - M2,6 F0580202.6 21
3,15 2,5 M3 M4 F0580203.6 21
3,55 2,8 M3,5 M4,5 F0580204.6 21 F0581204.6 22
4 3,15 M4 M5 F0580205.6 22 F0581205.6 23
4,5 3,55 M4,5 M6 F0580206.6 22 F0581206.6 23
5 4 M5 F0580207.6 23 F0581207.6 24
5,6 4,5 M7 F0580208.6 23 F0581208.6 24
6,3 5 M6 M8 F0580209.6 24 F0581209.6 25 F0583209.6 38
7,1 5,6 M7 M9 F0580210.6 24 F0581210.6 25 F0583210.6 38
8 6,3 M8 M10 - M11 2) F0581211.6 26 F0583211.6 39
9 7,1 M9 M12 F0581212.6 27 F0583212.6 40
10 8 M10 F0581110.6 28 F0583110.6 41
11,2 9 M14 F0581214.6 29 F0583214.6 42 F0584214.6 55
12,5 10 M16 2) F0583215.6 43 F0584215.6 56
14 11,2 M18 - M20 F0583216.6 44 F0584216.6 57
16 12,5 M22 F0583217.6 46 F0584217.6 59
18 14 M24 F0583218.6 48 F0584218.6 61 F0585218.6 95
20 16 M27 - M30 2) F0584116.6 63 F0585116.6 97
22,4 18 M33 2) F0584220.6 65 F0585220.6 99
25 20 M36 F0584118.6 67 F0585118.6 101
28 22,4 M39 - M42 F0584222.6 69 F0585222.6 103
31,5 25 M45 - M48 2) F0585223.6 105
35,5 28 M52 - M56 2) 2)
40 31,5 M60 - M64 2)
45 35,5 M68 2)
1) Bei Verwendung von Gewindebohrern / Gewindeformern mit innerer Kühlschmierstoff-Zufuhr
If used with taps / cold-forming taps with internal coolant supply
2) Schnellwechsel-Einsätze mit erweitertem Spannbereich Typ EM-L-E siehe Seite 770
Quick-change adapters with extended clamping range type EM-L-E, see page 770

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 769
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
