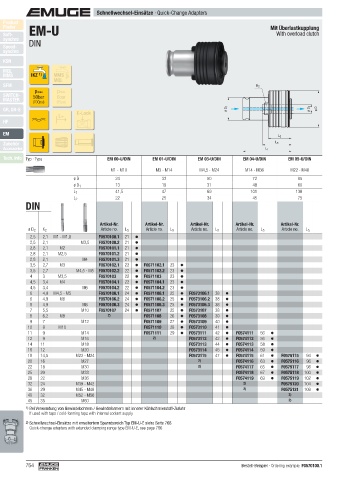

Schnellwechsel-Einsätze · Quick-Change Adapters
Product
Finder EM-U Mit Überlastkupplung
Soft- With overload clutch
synchro
Speed- DIN
synchro
KSN
MQL
MMS IKZ 1) MMS
MQL
SFM K 2
pmax pmax
SWITCH- 50bar 6bar
MASTER (700psi) (85psi)
GR, GR-S ø D 1 ø D 2 ø D
L+ E-Lock
HF

EM L 2
Zubehör L 5
Accessories L 1
Tech. Info Typ · Type EM 00-U/DIN EM 01-U/DIN EM 03-U/DIN EM 04-U/DIN EM 05-U/DIN

M1 - M10 M3 - M14 M4,5 - M24 M14 - M36 M22 - M48
ø D 24 33 50 72 95
ø D 1 13 19 31 48 60
L 1 41,5 47 69 101 138
L 2 22 25 34 45 75
DIN

Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr.
ø D 2 K 2 Article no. L 5 Article no. L 5 Article no. L 5 Article no. L 5 Article no. L 5
2,5 2,1 M1 - M1,8 F0570100.1 21
2,5 2,1 M3,5 F0570100.2 21
2,8 2,1 M2 F0570101.1 21
2,8 2,1 M2,5 F0570101.2 21
2,8 2,1 M4 F0570101.3 21
3,5 2,7 M3 F0570102.1 22 F0571102.1 23
3,5 2,7 M4,5 - M5 F0570102.2 22 F0571102.2 23
4 3 M3,5 F0570103 22 F0571103 23
4,5 3,4 M4 F0570104.1 22 F0571104.1 23
4,5 3,4 M6 F0570104.2 22 F0571104.2 23
6 4,9 M4,5 - M5 F0570106.1 24 F0571106.1 25 F0573106.1 38
6 4,9 M6 F0570106.2 24 F0571106.2 25 F0573106.2 38
6 4,9 M8 F0570106.3 24 F0571106.3 25 F0573106.3 38
7 5,5 M10 F0570107 24 F0571107 25 F0573107 38
8 6,2 M8 2) F0571108 26 F0573108 39
9 7 M12 F0571109 27 F0573109 40
10 8 M10 F0571110 28 F0573110 41
11 9 M14 F0571111 29 F0573111 42 F0574111 56
12 9 M16 2) F0573112 42 F0574112 56
14 11 M18 F0573113 44 F0574113 58
16 12 M20 F0573114 45 F0574114 59
18 14,5 M22 - M24 F0573115 47 F0574115 61 F0575115 94
20 16 M27 2) F0574116 63 F0575116 96
22 18 M30 2) F0574117 65 F0575117 98
25 20 M33 F0574118 67 F0575118 100
28 22 M36 F0574119 69 F0575119 102
32 24 M39 - M42 2) F0575120 104
36 29 M45 - M48 2) F0575121 109
40 32 M52 - M56 2)
45 35 M60 2)
1) Bei Verwendung von Gewindebohrern / Gewindeformern mit innerer Kühlschmierstoff-Zufuhr
If used with taps / cold-forming taps with internal coolant supply
2) Schnellwechsel-Einsätze mit erweitertem Spannbereich Typ EM-U-E siehe Seite 766
Quick-change adapters with extended clamping range type EM-U-E, see page 766

764 Bestell-Beispiel · Ordering example: F0570100.1
