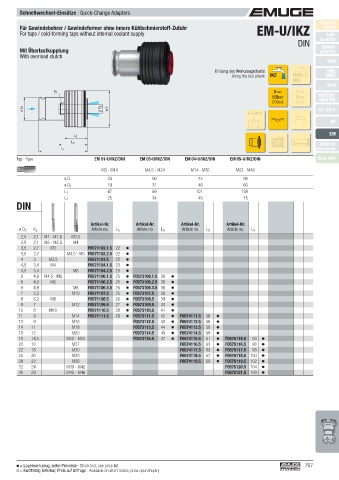

Schnellwechsel-Einsätze · Quick-Change Adapters
Product
Für Gewindebohrer / Gewindeformer ohne innere Kühlschmierstoff-Zufuhr EM-U/IKZ Finder
For taps / cold-forming taps without internal coolant supply Soft-
DIN synchro
Speed-
Mit Überlastkupplung synchro
With overload clutch
KSN
Entlang des Werkzeugschafts MQL
Along the tool shank IKZ MMS MMS
MQL
SFM
K 2 pmax pmax
50bar 6bar SWITCH-
MASTER
(700psi) (85psi)
ø D 1 ø D 2 ø D GR, GR-S
E-Lock
L+
HF

EM
L 2
L 5 Zubehör
L 1 Accessories
Typ · Type EM 01-U/IKZ/DIN EM 03-U/IKZ/DIN EM 04-U/IKZ/DIN EM 05-U/IKZ/DIN Tech. Info

M3 - M14 M4,5 - M24 M14 - M36 M22 - M48
ø D 33 50 72 95
ø D 1 19 31 48 60
L 1 47 69 101 138
L 2 25 34 45 75
DIN

Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr.
ø D 2 K 2 Article no. L 5 Article no. L 5 Article no. L 5 Article no. L 5
2,5 2,1 M1 - M1,8 M3,5
2,8 2,1 M2 - M2,5 M4
3,5 2,7 M3 F0571102.1.5 22
3,5 2,7 M4,5 - M5 F0571102.2.5 22
4 3 M3,5 F0571103.5 22
4,5 3,4 M4 F0571104.1.5 23
4,5 3,4 M6 F0571104.2.5 23
6 4,9 M4,5 - M5 F0571106.1.5 25 F0573106.1.5 38
6 4,9 M6 F0571106.2.5 25 F0573106.2.5 38
6 4,9 M8 F0571106.3.5 25 F0573106.3.5 38
7 5,5 M10 F0571107.5 25 F0573107.5 38
8 6,2 M8 F0571108.5 26 F0573108.5 39
9 7 M12 F0571109.5 27 F0573109.5 40
10 8 M10 F0571110.5 28 F0573110.5 41
11 9 M14 F0571111.5 29 F0573111.5 42 F0574111.5 56
12 9 M16 F0573112.5 42 F0574112.5 56
14 11 M18 F0573113.5 44 F0574113.5 58
16 12 M20 F0573114.5 45 F0574114.5 59
18 14,5 M22 - M24 F0573115.5 47 F0574115.5 61 F0575115.5 94
20 16 M27 F0574116.5 63 F0575116.5 96
22 18 M30 F0574117.5 65 F0575117.5 98
25 20 M33 F0574118.5 67 F0575118.5 100
28 22 M36 F0574119.5 69 F0575119.5 102
32 24 M39 - M42 F0575120.5 104
36 29 M45 - M48 F0575121.5 109

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 767
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
