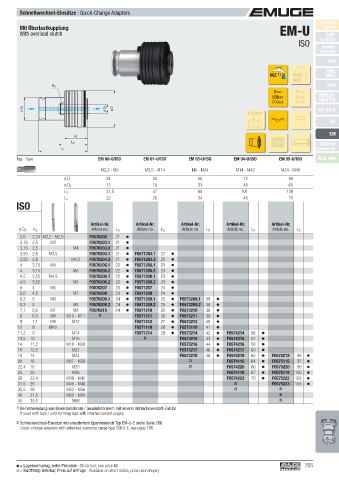

Page 765 - EMUGE

Schnellwechsel-Einsätze · Quick-Change Adapters
Product
Mit Überlastkupplung EM-U Finder
With overload clutch Soft-
ISO synchro
Speed-
synchro
KSN
MQL
IKZ 1) MMS MMS
MQL
K 2 SFM
pmax pmax
50bar 6bar SWITCH-
MASTER
(700psi) (85psi)
ø D 1 ø D 2 ø D GR, GR-S
E-Lock
L+
HF

EM
L 2
L 5 Zubehör
L 1 Accessories
Typ · Type EM 00-U/ISO EM 01-U/ISO EM 03-U/ISO EM 04-U/ISO EM 05-U/ISO Tech. Info

M2,2 - M9 M3,5 - M14 M6 - M24 M14 - M42 M24 - M48
ø D 24 33 50 72 95
ø D 1 13 19 31 48 60
L 1 41,5 47 69 101 138
L 2 22 25 34 45 75
ISO

Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr.
ø D 2 K 2 Article no. L 5 Article no. L 5 Article no. L 5 Article no. L 5 Article no. L 5
2,8 2,24 M2,2 - M2,5 F0570202 21
3,15 2,5 M3 F0570203.1 21
3,15 2,5 M4 F0570203.2 21
3,55 2,8 M3,5 F0570204.1 21 F0571204.1 22
3,55 2,8 M4,5 F0570204.2 21 F0571204.2 22
4 3,15 M4 F0570205.1 22 F0571205.1 23
4 3,15 M5 F0570205.2 22 F0571205.2 23
4,5 3,55 M4,5 F0570206.1 22 F0571206.1 23
4,5 3,55 M6 F0570206.2 22 F0571206.2 23
5 4 M5 F0570207 23 F0571207 24
5,6 4,5 M7 F0570208 23 F0571208 24
6,3 5 M6 F0570209.1 24 F0571209.1 25 F0573209.1 38
6,3 5 M8 F0570209.2 24 F0571209.2 25 F0573209.2 38
7,1 5,6 M7 M9 F0570210 24 F0571210 25 F0573210 38
8 6,3 M8 M10 - M11 2) F0571211 26 F0573211 39
9 7,1 M9 M12 F0571212 27 F0573212 40
10 8 M10 F0571110 28 F0573110 41
11,2 9 M14 F0571214 29 F0573214 42 F0574214 56
12,5 10 M16 2) F0573215 43 F0574215 57
14 11,2 M18 - M20 F0573216 44 F0574216 58
16 12,5 M22 F0573217 46 F0574217 60
18 14 M24 F0573218 48 F0574218 62 F0575218 95
20 16 M27 - M30 2) F0574116 64 F0575116 97
22,4 18 M33 2) F0574220 66 F0575220 99
25 20 M36 F0574118 67 F0575118 100
28 22,4 M39 - M42 F0574222 70 F0575222 103
31,5 25 M45 - M48 2) F0575223 105
35,5 28 M52 - M56 2) 2)
40 31,5 M60 - M64 2)
45 35,5 M68 2)
1) Bei Verwendung von Gewindebohrern / Gewindeformern mit innerer Kühlschmierstoff-Zufuhr
If used with taps / cold-forming taps with internal coolant supply
2) Schnellwechsel-Einsätze mit erweitertem Spannbereich Typ EM-U-E siehe Seite 766
Quick-change adapters with extended clamping range type EM-U-E, see page 766

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 765
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
