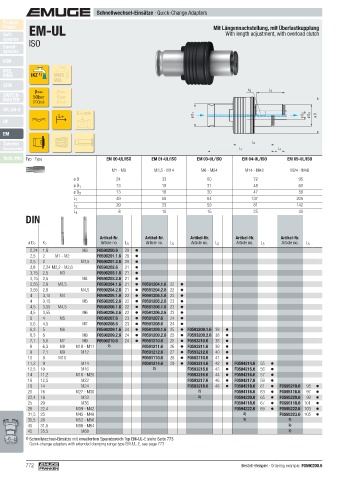

Page 772 - EMUGE

Schnellwechsel-Einsätze · Quick-Change Adapters
Product
Finder EM-UL Mit Längennachstellung, mit Überlastkupplung
Soft- With length adjustment, with overload clutch
synchro
Speed- ISO
synchro
KSN
MQL
MMS IKZ 1) MMS
MQL
SFM
pmax pmax K 2 L 5
SWITCH- 50bar 6bar
MASTER (700psi) (85psi)
GR, GR-S
L+ E-Lock ø D 1 ø D 2 ø D 3 ø D
HF

EM
Zubehör L 2
Accessories L 1 L 4
Tech. Info Typ · Type EM 00-UL/ISO EM 01-UL/ISO EM 03-UL/ISO EM 04-UL/ISO EM 05-UL/ISO

M1 - M9 M3,5 - M14 M6 - M24 M14 - M42 M24 - M48
ø D 24 33 50 72 95
ø D 1 13 19 31 48 60
ø D 3 13 18 30 47 58
L 1 49 55 94 137 205
L 2 29 33 59 81 142
L 4 8 10 15 25 40
DIN

Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr.
ø D 2 K 2 Article no. L 5 Article no. L 5 Article no. L 5 Article no. L 5 Article no. L 5
2,24 1,8 M3 F0590200.6 20
2,5 2 M1 - M2 F0590201.1.6 20
2,5 2 M3,5 F0590201.2.6 20
2,8 2,24 M2,2 - M2,6 F0590202.6 21
3,15 2,5 M3 F0590203.1.6 21
3,15 2,5 M4 F0590203.2.6 21
3,55 2,8 M3,5 F0590204.1.6 21 F0591204.1.6 22
3,55 2,8 M4,5 F0590204.2.6 21 F0591204.2.6 22
4 3,15 M4 F0590205.1.6 22 F0591205.1.6 23
4 3,15 M5 F0590205.2.6 22 F0591205.2.6 23
4,5 3,55 M4,5 F0590206.1.6 22 F0591206.1.6 23
4,5 3,55 M6 F0590206.2.6 22 F0591206.2.6 23
5 4 M5 F0590207.6 23 F0591207.6 24
5,6 4,5 M7 F0590208.6 23 F0591208.6 24
6,3 5 M6 F0590209.1.6 24 F0591209.1.6 25 F0593209.1.6 38
6,3 5 M8 F0590209.2.6 24 F0591209.2.6 25 F0593209.2.6 38
7,1 5,6 M7 M9 F0590210.6 24 F0591210.6 25 F0593210.6 38
8 6,3 M8 M10 - M11 2) F0591211.6 26 F0593211.6 39
9 7,1 M9 M12 F0591212.6 27 F0593212.6 40
10 8 M10 F0591110.6 28 F0593110.6 41
11,2 9 M14 F0591214.6 29 F0593214.6 42 F0594214.6 55
12,5 10 M16 2) F0593215.6 43 F0594215.6 56
14 11,2 M18 - M20 F0593216.6 44 F0594216.6 57
16 12,5 M22 F0593217.6 46 F0594217.6 59
18 14 M24 F0593218.6 48 F0594218.6 61 F0595218.6 95
20 16 M27 - M30 2) F0594116.6 63 F0595116.6 97
22,4 18 M33 2) F0594220.6 65 F0595220.6 99
25 20 M36 F0594118.6 67 F0595118.6 101
28 22,4 M39 - M42 F0594222.6 69 F0595222.6 103
31,5 25 M45 - M48 2) F0595223.6 105
35,5 28 M52 - M56 2) 2)
40 31,5 M60 - M64 2)
45 35,5 M68 2)
2) Schnellwechsel-Einsätze mit erweitertem Spannbereich Typ EM-UL-E siehe Seite 773
Quick-change adapters with extended clamping range type EM-UL-E, see page 773

772 Bestell-Beispiel · Ordering example: F0590200.6
