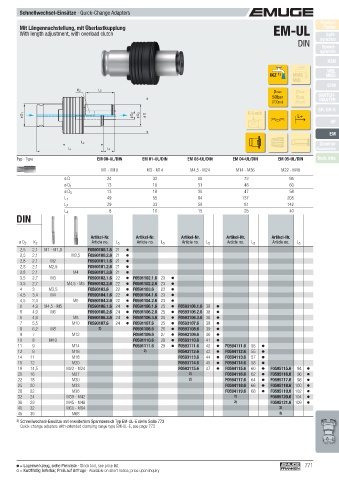

Page 771 - EMUGE

Schnellwechsel-Einsätze · Quick-Change Adapters
Product
Mit Längennachstellung, mit Überlastkupplung EM-UL Finder
With length adjustment, with overload clutch Soft-
DIN synchro
Speed-
synchro
KSN
MQL
IKZ 1) MMS MMS
MQL
SFM
K 2 L 5 pmax pmax
50bar 6bar SWITCH-
MASTER
(700psi) (85psi)
GR, GR-S
ø D 1 ø D 2 ø D 3 ø D E-Lock L+
HF

EM
L 2 Zubehör
L 1 L 4 Accessories
Typ · Type EM 00-UL/DIN EM 01-UL/DIN EM 03-UL/DIN EM 04-UL/DIN EM 05-UL/DIN Tech. Info

M1 - M10 M3 - M14 M4,5 - M24 M14 - M36 M22 - M48
ø D 24 33 50 72 95
ø D 1 13 19 31 48 60
ø D 3 13 18 30 47 58
L 1 49 55 94 137 205
L 2 29 33 59 81 142
L 4 8 10 15 25 40
DIN

Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr.
ø D 2 K 2 Article no. L 5 Article no. L 5 Article no. L 5 Article no. L 5 Article no. L 5
2,5 2,1 M1 - M1,8 F0590100.1.6 21
2,5 2,1 M3,5 F0590100.2.6 21
2,8 2,1 M2 F0590101.1.6 21
2,8 2,1 M2,5 F0590101.2.6 21
2,8 2,1 M4 F0590101.3.6 21
3,5 2,7 M3 F0590102.1.6 22 F0591102.1.6 23
3,5 2,7 M4,5 - M5 F0590102.2.6 22 F0591102.2.6 23
4 3 M3,5 F0590103.6 22 F0591103.6 22
4,5 3,4 M4 F0590104.1.6 22 F0591104.1.6 23
4,5 3,4 M6 F0590104.2.6 22 F0591104.2.6 23
6 4,9 M4,5 - M5 F0590106.1.6 24 F0591106.1.6 25 F0593106.1.6 38
6 4,9 M6 F0590106.2.6 24 F0591106.2.6 25 F0593106.2.6 38
6 4,9 M8 F0590106.3.6 24 F0591106.3.6 25 F0593106.3.6 38
7 5,5 M10 F0590107.6 24 F0591107.6 25 F0593107.6 38
8 6,2 M8 2) F0591108.6 26 F0593108.6 39
9 7 M12 F0591109.6 27 F0593109.6 40
10 8 M10 F0591110.6 28 F0593110.6 41
11 9 M14 F0591111.6 29 F0593111.6 42 F0594111.6 55
12 9 M16 2) F0593112.6 42 F0594112.6 55
14 11 M18 F0593113.6 44 F0594113.6 57
16 12 M20 F0593114.6 45 F0594114.6 58
18 14,5 M22 - M24 F0593115.6 47 F0594115.6 60 F0595115.6 94
20 16 M27 2) F0594116.6 62 F0595116.6 96
22 18 M30 2) F0594117.6 64 F0595117.6 98
25 20 M33 F0594118.6 66 F0595118.6 100
28 22 M36 F0594119.6 68 F0595119.6 102
32 24 M39 - M42 2) F0595120.6 104
36 29 M45 - M48 2) F0595121.6 109
40 32 M60 - M64 2)
45 35 M68 2)
2) Schnellwechsel-Einsätze mit erweitertem Spannbereich Typ EM-UL-E siehe Seite 773
Quick-change adapters with extended clamping range type EM-UL-E, see page 773

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 771
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
