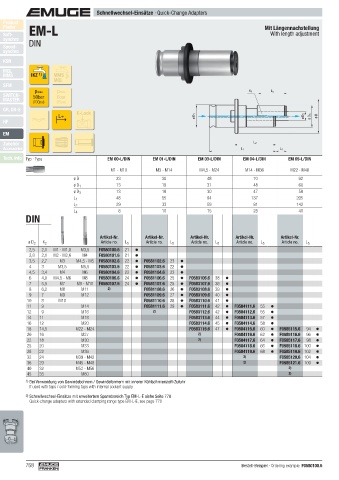

Page 768 - EMUGE

Schnellwechsel-Einsätze · Quick-Change Adapters
Product
Finder EM-L Mit Längennachstellung
Soft- With length adjustment
synchro
Speed- DIN
synchro
KSN
MQL
MMS IKZ 1) MMS
MQL
SFM
pmax pmax K 2 L 5
SWITCH- 50bar 6bar
MASTER (700psi) (85psi)
GR, GR-S
L+ E-Lock ø D 1 ø D 2 ø D 3 ø D
HF

EM
Zubehör L 2
Accessories L 1 L 4
Tech. Info Typ · Type EM 00-L/DIN EM 01-L/DIN EM 03-L/DIN EM 04-L/DIN EM 05-L/DIN

M1 - M10 M3 - M14 M4,5 - M24 M14 - M36 M22 - M48
ø D 23 30 48 70 92
ø D 1 13 19 31 48 60
ø D 3 13 18 30 47 58
L 1 48 55 94 137 205
L 2 29 33 59 81 142
L 4 8 10 15 25 40
DIN

Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr.
ø D 2 K 2 Article no. L 5 Article no. L 5 Article no. L 5 Article no. L 5 Article no. L 5
2,5 2,1 M1 - M1,8 M3,5 F0580100.6 21
2,8 2,1 M2 - M2,6 M4 F0580101.6 21
3,5 2,7 M3 M4,5 - M5 F0580102.6 22 F0581102.6 23
4 3 M3,5 M5,5 F0580103.6 22 F0581103.6 22
4,5 3,4 M4 M6 F0580104.6 22 F0581104.6 23
6 4,9 M4,5 - M6 M8 F0580106.6 24 F0581106.6 25 F0583106.6 38
7 5,5 M7 M9 - M10 F0580107.6 24 F0581107.6 25 F0583107.6 38
8 6,2 M8 M11 2) F0581108.6 26 F0583108.6 39
9 7 M9 M12 F0581109.6 27 F0583109.6 40
10 8 M10 F0581110.6 28 F0583110.6 41
11 9 M14 F0581111.6 29 F0583111.6 42 F0584111.6 55
12 9 M16 2) F0583112.6 42 F0584112.6 55
14 11 M18 F0583113.6 44 F0584113.6 57
16 12 M20 F0583114.6 45 F0584114.6 58
18 14,5 M22 - M24 F0583115.6 47 F0584115.6 60 F0585115.6 94
20 16 M27 2) F0584116.6 62 F0585116.6 96
22 18 M30 2) F0584117.6 64 F0585117.6 98
25 20 M33 F0584118.6 66 F0585118.6 100
28 22 M36 F0584119.6 68 F0585119.6 102
32 24 M39 - M42 2) F0585120.6 104
36 29 M45 - M48 2) F0585121.6 109
40 32 M52 - M56 2)
45 35 M60 2)
1) Bei Verwendung von Gewindebohrern / Gewindeformern mit innerer Kühlschmierstoff-Zufuhr
If used with taps / cold-forming taps with internal coolant supply
2) Schnellwechsel-Einsätze mit erweitertem Spannbereich Typ EM-L-E siehe Seite 770
Quick-change adapters with extended clamping range type EM-L-E, see page 770

768 Bestell-Beispiel · Ordering example: F0580100.6
