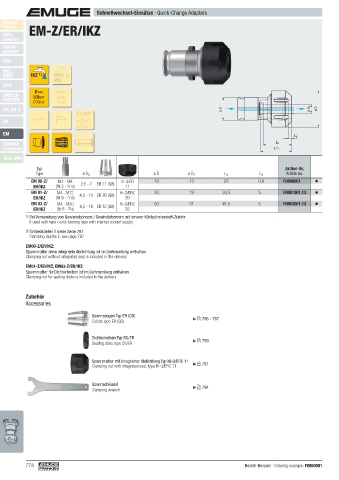

Schnellwechsel-Einsätze · Quick-Change Adapters
Product
Finder EM-Z/ER/IKZ
Soft-
synchro
Speed-
synchro
KSN
MQL
MMS IKZ 1) MMS
MQL
SFM
pmax pmax
SWITCH- 50bar 6bar
MASTER (700psi) (85psi)
GR, GR-S ø D 1 ø D 2 ø D
L+ E-Lock
HF

EM L 4
Zubehör L 2
Accessories E 2)
Tech. Info
Typ Artikel-Nr.
Type ø D 2 ø D ø D 1 L 2 L 4 Article no.
EM 00-Z/ M2 - M8 2,5 - 7 ER 11 (GB) Hi-Q/ER 19 13 23 0,9 F0860001
ER/IKZ (Nr.2 - 5 /16) 11
EM 01-Z/ M4 - M12 4,5 - 10 ER 20 (GB) Hi-Q/ERC 34 19 34,5 5 F0861001.13
ER/IKZ (Nr.8 - 7 /16) 20
EM 03-Z/ M4 - M20 4,5 - 16 ER 32 (GB) Hi-Q/ERC 50 31 41,5 5 F0863001.13
ER/IKZ (Nr.8 - 3 /4) 32
1) Bei Verwendung von Gewindebohrern / Gewindeformern mit innerer Kühlschmierstoff-Zufuhr
If used with taps / cold-forming taps with internal coolant supply
2) Einstecktiefen E siehe Seite 797
Clamping depths E, see page 797
EM00-Z/ER/IKZ:
Spannmutter ohne integrierte Abdichtung ist im Lieferumfang enthalten
Clamping nut without integrated seal is included in the delivery
EM01-Z/ER/IKZ, EM03-Z/ER/IKZ:
Spannmutter für Dichtscheiben ist im Lieferumfang enthalten
Clamping nut for sealing disks is included in the delivery

Zubehör
Accessories

Spannzangen Typ ER (GB)  786 - 787
Collets type ER (GB)

Dichtscheiben Typ DS/ER
Sealing disks type DS/ER  789

Spannmutter mit integrierter Abdichtung Typ Hi-Q/ERC 11  791
Clamping nut with integrated seal, type Hi-Q/ERC 11

Spannschlüssel  794
Clamping wrench

774 Bestell-Beispiel · Ordering example: F0860001
