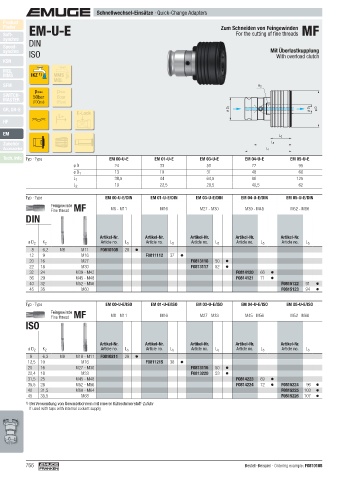

Page 766 - EMUGE

Schnellwechsel-Einsätze · Quick-Change Adapters
Product
For the cutting of fi ne threads MF
Finder EM-U-E Zum Schneiden von Feingewinden
Soft-
synchro
Speed- DIN
synchro Mit Überlastkupplung
ISO With overload clutch
KSN
MQL
MMS IKZ 1) MMS
MQL
SFM K 2
pmax pmax
SWITCH- 50bar 6bar
MASTER (700psi) (85psi)
GR, GR-S ø D 1 ø D 2 ø D
L+ E-Lock
HF

EM L 2
Zubehör L 5
Accessories L 1
Tech. Info Typ · Type EM 00-U-E EM 01-U-E EM 03-U-E EM 04-U-E EM 05-U-E
ø D 24 33 50 72 95
ø D 1 13 19 31 48 60
L 1 38,5 44 64,5 96 125
L 2 19 22,5 29,5 40,5 62

Typ · Type EM 00-U-E/DIN EM 01-U-E/DIN EM 03-U-E/DIN EM 04-U-E/DIN EM 05-U-E/DIN
Feingewinde
Fine thread MF M8 - M11 M16 M27 - M30 M39 - M48 M52 - M60
DIN

Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr.
ø D 2 K 2 Article no. L 5 Article no. L 5 Article no. L 5 Article no. L 5 Article no. L 5
8 6,2 M8 M11 F0810108 28
12 9 M16 F0811112 37
20 16 M27 F0813116 50
22 18 M30 F0813117 52
32 24 M39 - M42 F0814120 66
36 29 M45 - M48 F0814121 71
40 32 M52 - M56 F0815122 91
45 35 M60 F0815123 94

Typ · Type EM 00-U-E/ISO EM 01-U-E/ISO EM 03-U-E/ISO EM 04-U-E/ISO EM 05-U-E/ISO
Fine thread MF M8 - M11 M16 M27 - M33 M45 - M56 M52 - M68
Feingewinde
ISO

Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr.
ø D 2 K 2 Article no. L 5 Article no. L 5 Article no. L 5 Article no. L 5 Article no. L 5
8 6,3 M8 M10 - M11 F0810211 28
12,5 10 M16 F0811215 38
20 16 M27 - M30 F0813116 50
22,4 18 M33 F0813220 53
31,5 25 M45 - M48 F0814223 69
35,5 28 M52 - M56 F0814224 72 F0815224 96
40 31,5 M60 - M64 F0815225 103
45 35,5 M68 F0815226 107
1) Bei Verwendung von Gewindebohrern mit innerer Kühlschmierstoff-Zufuhr
If used with taps with internal coolant supply

766 Bestell-Beispiel · Ordering example: F0810108
