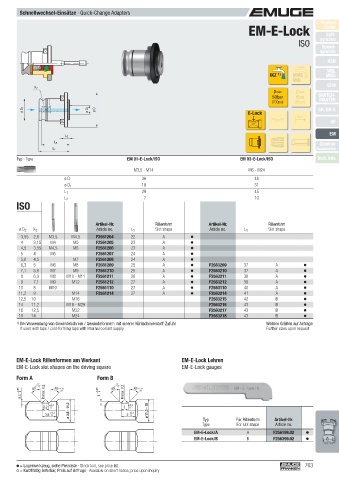

Schnellwechsel-Einsätze · Quick-Change Adapters
Product
EM-E-Lock Finder
Soft-
ISO synchro
Speed-
synchro
KSN
MQL
IKZ 1) MMS MMS
MQL
K 2 SFM
pmax pmax
50bar 6bar SWITCH-
MASTER
(700psi) (85psi)
ø D 1 ø D 2 ø D GR, GR-S
E-Lock
L+
HF

EM
L 2
L 5 Zubehör
L 1 Accessories
Typ · Type EM 01-E-Lock/ISO EM 03-E-Lock/ISO Tech. Info

M3,5 - M14 M6 - M24
ø D 30 48
ø D 1 19 31
L 1 29 45
L 2 7 10
ISO

Artikel-Nr. Rillenform Artikel-Nr. Rillenform
ø D 2 K 2 Article no. L 5 Slot shape Article no. L 5 Slot shape
3,55 2,8 M3,5 M4,5 F2561204 22 A
4 3,15 M4 M5 F2561205 23 A
4,5 3,55 M4,5 M6 F2561206 23 A
5 4 M5 F2561207 24 A
5,6 4,5 M7 F2561208 24 A
6,3 5 M6 M8 F2561209 25 A F2563209 37 A
7,1 5,6 M7 M9 F2561210 25 A F2563210 37 A
8 6,3 M8 M10 - M11 F2561211 26 A F2563211 38 A
9 7,1 M9 M12 F2561212 27 A F2563212 39 A
10 8 M10 F2561110 27 A F2563110 40 A
11,2 9 M14 F2561214 27 A F2563214 41 A
12,5 10 M16 F2563215 42 B
14 11,2 M18 - M20 F2563216 43 B
16 12,5 M22 F2563217 43 B
18 14 M24 F2563218 43 B
1) Bei Verwendung von Gewindebohrern / Gewindeformern mit innerer Kühlschmierstoff-Zufuhr Weitere Größen auf Anfrage
If used with taps / cold-forming taps with internal coolant supply Further sizes upon request

EM-E-Lock Rillenformen am Vierkant EM-E-Lock Lehren
EM-E-Lock slot shapes on the driving square EM-E-Lock gauges
Form A Form B
+1° +1°
45° 0° 45° 0° 45° 0° 45° 0°
+1°
0,5 +0,05 0 R max. 0,2 +0,05 0 1 R max. 0,2
+1°
+0,2 +0,2
2,2 0 3 0
+0,1 ø 3,5 - 11,2 +0,1 ø 11,3 - 18
3,6 0 5 0
Typ Für Rillenform Artikel-Nr.
Type For slot shape Article no.
EM-E-Lock/A A F256199.02
EM-E-Lock/B B F256399.02

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 763
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
