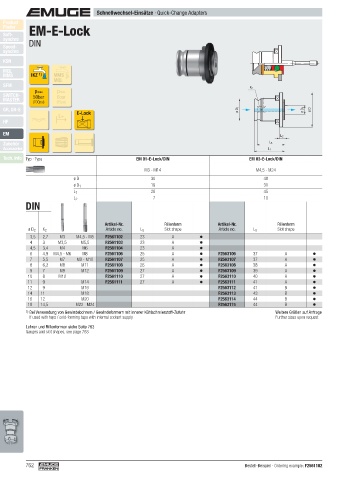

Page 762 - EMUGE

Schnellwechsel-Einsätze · Quick-Change Adapters
Product
Finder EM-E-Lock
Soft-
synchro
Speed- DIN
synchro
KSN
MQL
MMS IKZ 1) MMS
MQL
SFM
K 2
pmax pmax
SWITCH- 50bar 6bar
MASTER (700psi) (85psi)
GR, GR-S ø D 1 ø D 2 ø D
L+ E-Lock
HF

EM L 2
Zubehör L 5
Accessories L 1
Tech. Info Typ · Type EM 01-E-Lock/DIN EM 03-E-Lock/DIN

M3 - M14 M4,5 - M24
ø D 30 48
ø D 1 19 31
L 1 29 45
L 2 7 10
DIN

Artikel-Nr. Rillenform Artikel-Nr. Rillenform
ø D 2 K 2 Article no. L 5 Slot shape Article no. L 5 Slot shape
3,5 2,7 M3 M4,5 - M5 F2561102 23 A
4 3 M3,5 M5,5 F2561103 23 A
4,5 3,4 M4 M6 F2561104 23 A
6 4,9 M4,5 - M6 M8 F2561106 25 A F2563106 37 A
7 5,5 M7 M9 - M10 F2561107 25 A F2563107 37 A
8 6,2 M8 M11 F2561108 26 A F2563108 38 A
9 7 M9 M12 F2561109 27 A F2563109 39 A
10 8 M10 F2561110 27 A F2563110 40 A
11 9 M14 F2561111 27 A F2563111 41 A
12 9 M16 F2563112 41 B
14 11 M18 F2563113 43 B
16 12 M20 F2563114 44 B
18 14,5 M22 - M24 F2563115 44 B
1) Bei Verwendung von Gewindebohrern / Gewindeformern mit innerer Kühlschmierstoff-Zufuhr Weitere Größen auf Anfrage
If used with taps / cold-forming taps with internal coolant supply Further sizes upon request
Lehren und Rillenformen siehe Seite 763
Gauges and slot shapes, see page 763

762 Bestell-Beispiel · Ordering example: F2561102
