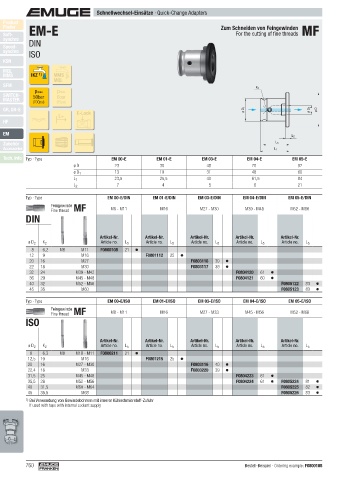

Page 760 - EMUGE

Schnellwechsel-Einsätze · Quick-Change Adapters
Product
For the cutting of fi ne threads MF
Finder EM-E Zum Schneiden von Feingewinden
Soft-
synchro
Speed- DIN
synchro
ISO
KSN
MQL
MMS IKZ 1) MMS
MQL
SFM
K 2
pmax pmax
SWITCH- 50bar 6bar
MASTER (700psi) (85psi)
GR, GR-S ø D 1 ø D 2 ø D
L+ E-Lock
HF

EM L 2
Zubehör L 5
Accessories L 1
Tech. Info Typ · Type EM 00-E EM 01-E EM 03-E EM 04-E EM 05-E
ø D 23 30 48 70 92
ø D 1 13 19 31 48 60
L 1 23,5 25,5 40 61,5 84
L 2 7 4 5 6 21

Typ · Type EM 00-E/DIN EM 01-E/DIN EM 03-E/DIN EM 04-E/DIN EM 05-E/DIN
Fine thread MF M8 - M11 M16 M27 - M30 M39 - M48 M52 - M60
Feingewinde
DIN

Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr.
ø D 2 K 2 Article no. L 5 Article no. L 5 Article no. L 5 Article no. L 5 Article no. L 5
8 6,2 M8 M11 F0800108 21
12 9 M16 F0801112 25
20 16 M27 F0803116 39
22 18 M30 F0803117 39
32 24 M39 - M42 F0804120 61
36 29 M45 - M48 F0804121 60
40 32 M52 - M56 F0805122 83
45 35 M60 F0805123 83
Typ · Type EM 00-E/ISO EM 01-E/ISO EM 03-E/ISO EM 04-E/ISO EM 05-E/ISO
Fine thread MF M8 - M11 M16 M27 - M33 M45 - M56 M52 - M68
Feingewinde
ISO

Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr.
ø D 2 K 2 Article no. L 5 Article no. L 5 Article no. L 5 Article no. L 5 Article no. L 5
8 6,3 M8 M10 - M11 F0800211 21
12,5 10 M16 F0801215 25
20 16 M27 - M30 F0803116 40
22,4 18 M33 F0803220 39
31,5 25 M45 - M48 F0804223 61
35,5 28 M52 - M56 F0804224 61 F0805224 81
40 31,5 M60 - M64 F0805225 82
45 35,5 M68 F0805226 83
1) Bei Verwendung von Gewindebohrern mit innerer Kühlschmierstoff-Zufuhr
If used with taps with internal coolant supply

760 Bestell-Beispiel · Ordering example: F0800108
