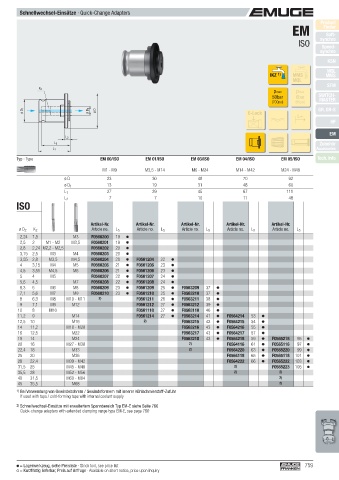

Page 759 - EMUGE

Schnellwechsel-Einsätze · Quick-Change Adapters
Product
EM Finder
Soft-
ISO synchro
Speed-
synchro
KSN
MQL
IKZ 1) MMS MMS
MQL
SFM
K 2
pmax pmax
50bar 6bar SWITCH-
MASTER
(700psi) (85psi)
ø D 1 ø D 2 ø D E-Lock GR, GR-S
L+
HF

EM
L 2
L 5 Zubehör
L 1 Accessories
Typ · Type EM 00/ISO EM 01/ISO EM 03/ISO EM 04/ISO EM 05/ISO Tech. Info

M1 - M9 M3,5 - M14 M6 - M24 M14 - M42 M24 - M48
ø D 23 30 48 70 92
ø D 1 13 19 31 48 60
L 1 27 29 45 67 111
L 2 7 7 10 11 48
ISO

Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr.
ø D 2 K 2 Article no. L 5 Article no. L 5 Article no. L 5 Article no. L 5 Article no. L 5
2,24 1,8 M3 F0560200 19
2,5 2 M1 - M2 M3,5 F0560201 19
2,8 2,24 M2,2 - M2,5 F0560202 20
3,15 2,5 M3 M4 F0560203 20
3,55 2,8 M3,5 M4,5 F0560204 20 F0561204 22
4 3,15 M4 M5 F0560205 21 F0561205 23
4,5 3,55 M4,5 M6 F0560206 21 F0561206 23
5 4 M5 F0560207 22 F0561207 24
5,6 4,5 M7 F0560208 22 F0561208 24
6,3 5 M6 M8 F0560209 23 F0561209 25 F0563209 37
7,1 5,6 M7 M9 F0560210 23 F0561210 25 F0563210 37
8 6,3 M8 M10 - M11 2) F0561211 26 F0563211 38
9 7,1 M9 M12 F0561212 27 F0563212 39
10 8 M10 F0561110 27 F0563110 40
11,2 9 M14 F0561214 27 F0563214 41 F0564214 53
12,5 10 M16 2) F0563215 42 F0564215 54
14 11,2 M18 - M20 F0563216 43 F0564216 55
16 12,5 M22 F0563217 43 F0564217 57
18 14 M24 F0563218 43 F0564218 59 F0565218 95
20 16 M27 - M30 2) F0564116 61 F0565116 97
22,4 18 M33 2) F0564220 63 F0565220 99
25 20 M36 F0564118 65 F0565118 101
28 22,4 M39 - M42 F0564222 66 F0565222 103
31,5 25 M45 - M48 2) F0565223 105
35,5 28 M52 - M56 2) 2)
40 31,5 M60 - M64 2)
45 35,5 M68 2)
1) Bei Verwendung von Gewindebohrern / Gewindeformern mit innerer Kühlschmierstoff-Zufuhr
If used with taps / cold-forming taps with internal coolant supply
2) Schnellwechsel-Einsätze mit erweitertem Spannbereich Typ EM-E siehe Seite 760
Quick-change adapters with extended clamping range type EM-E, see page 760

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 759
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
