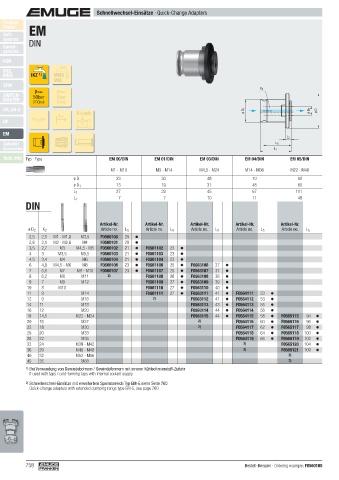

Page 758 - EMUGE

Schnellwechsel-Einsätze · Quick-Change Adapters
Product
Finder EM
Soft-
synchro
Speed- DIN
synchro
KSN
MQL
MMS IKZ 1) MMS
MQL
SFM
K 2
pmax pmax
SWITCH- 50bar 6bar
MASTER (700psi) (85psi)
GR, GR-S ø D 1 ø D 2 ø D
L+ E-Lock
HF

EM
L 2
Zubehör L 5
Accessories L 1
Tech. Info Typ · Type EM 00/DIN EM 01/DIN EM 03/DIN EM 04/DIN EM 05/DIN

M1 - M10 M3 - M14 M4,5 - M24 M14 - M36 M22 - M48
ø D 23 30 48 70 92
ø D 1 13 19 31 48 60
L 1 27 29 45 67 111
L 2 7 7 10 11 48
DIN

Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr.
ø D 2 K 2 Article no. L 5 Article no. L 5 Article no. L 5 Article no. L 5 Article no. L 5
2,5 2,1 M1 - M1,8 M3,5 F0560100 20
2,8 2,1 M2 - M2,6 M4 F0560101 20
3,5 2,7 M3 M4,5 - M5 F0560102 21 F0561102 23
4 3 M3,5 M5,5 F0560103 21 F0561103 23
4,5 3,4 M4 M6 F0560104 21 F0561104 23
6 4,9 M4,5 - M6 M8 F0560106 23 F0561106 25 F0563106 37
7 5,5 M7 M9 - M10 F0560107 23 F0561107 25 F0563107 37
8 6,2 M8 M11 2) F0561108 26 F0563108 38
9 7 M9 M12 F0561109 27 F0563109 39
10 8 M10 F0561110 27 F0563110 40
11 9 M14 F0561111 27 F0563111 41 F0564111 53
12 9 M16 2) F0563112 41 F0564112 53
14 11 M18 F0563113 43 F0564113 55
16 12 M20 F0563114 44 F0564114 56
18 14,5 M22 - M24 F0563115 44 F0564115 58 F0565115 94
20 16 M27 2) F0564116 60 F0565116 96
22 18 M30 2) F0564117 62 F0565117 98
25 20 M33 F0564118 64 F0565118 100
28 22 M36 F0564119 66 F0565119 102
32 24 M39 - M42 2) F0565120 104
36 29 M45 - M48 2) F0565121 109
40 32 M52 - M56 2)
45 35 M68 2)
1) Bei Verwendung von Gewindebohrern / Gewindeformern mit innerer Kühlschmierstoff-Zufuhr
If used with taps / cold-forming taps with internal coolant supply
2) Schnellwechsel-Einsätze mit erweitertem Spannbereich Typ EM-E siehe Seite 760
Quick-change adapters with extended clamping range type EM-E, see page 760

758 Bestell-Beispiel · Ordering example: F0560100
