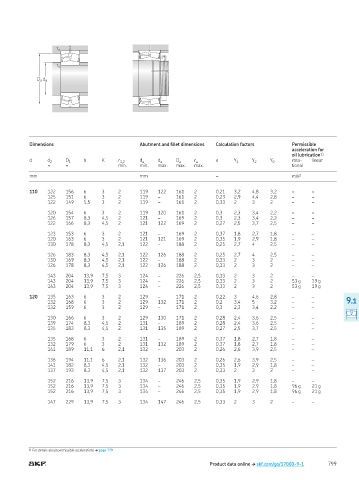

r a

r a

D a d a

Dimensions Abutment and illet dimensions Calculation factors Permissible
acceleration for
oil lubrication 1)
d d 2 D 1 b K r 1,2 d a d a D a r a e Y 1 Y 2 Y 0 rota- linear
≈ ≈ min min max max max tional
mm mm – m/s 2

110 122 156 6 3 2 119 122 161 2 0,21 3,2 4,8 3,2 – –
125 151 6 3 2 119 – 161 2 0,23 2,9 4,4 2,8 – –
122 149 5,5 3 2 119 – 161 2 0,33 2 3 2 – –

120 154 6 3 2 119 120 161 2 0,3 2,3 3,4 2,2 – –
126 157 8,3 4,5 2 121 – 169 2 0,3 2,3 3,4 2,2 – –
122 166 8,3 4,5 2 121 122 169 2 0,27 2,5 3,7 2,5 – –

123 153 6 3 2 121 – 169 2 0,37 1,8 2,7 1,8 – –
120 163 6 3 2 121 121 169 2 0,35 1,9 2,9 1,8 – –
130 178 8,3 4,5 2,1 122 – 188 2 0,25 2,7 4 2,5 – –

126 183 8,3 4,5 2,1 122 126 188 2 0,25 2,7 4 2,5 – –
130 169 8,3 4,5 2,1 122 – 188 2 0,33 2 3 2 – –
126 178 8,3 4,5 2,1 122 126 188 2 0,33 2 3 2 – –

143 204 13,9 7,5 3 124 – 226 2,5 0,33 2 3 2 – –
143 204 13,9 7,5 3 124 – 226 2,5 0,33 2 3 2 53 g 19 g
143 204 13,9 7,5 3 124 – 226 2,5 0,33 2 3 2 53 g 19 g

120 135 163 6 3 2 129 – 171 2 0,22 3 4,6 2,8 – –
132 168 6 3 2 129 132 171 2 0,2 3,4 5 3,2 – – 9.1
132 159 6 3 2 129 – 171 2 0,3 2,3 3,4 2,2 – –

130 166 6 3 2 129 130 171 2 0,28 2,4 3,6 2,5 – –
139 174 8,3 4,5 2 131 – 189 2 0,28 2,4 3,6 2,5 – –
135 183 8,3 4,5 2 131 135 189 2 0,27 2,5 3,7 2,5 – –

135 168 6 3 2 131 – 189 2 0,37 1,8 2,7 1,8 – –
132 179 6 3 2 131 132 189 2 0,37 1,8 2,7 1,8 – –
141 189 11,1 6 2,1 132 – 203 2 0,26 2,6 3,9 2,5 – –

136 194 11,1 6 2,1 132 136 203 2 0,26 2,6 3,9 2,5 – –
141 182 8,3 4,5 2,1 132 – 203 2 0,35 1,9 2,9 1,8 – –
137 193 8,3 4,5 2,1 132 137 203 2 0,33 2 3 2 – –

152 216 13,9 7,5 3 134 – 246 2,5 0,35 1,9 2,9 1,8 – –
152 216 13,9 7,5 3 134 – 246 2,5 0,35 1,9 2,9 1,8 96 g 21 g
152 216 13,9 7,5 3 134 – 246 2,5 0,35 1,9 2,9 1,8 96 g 21 g

147 229 13,9 7,5 3 134 147 246 2,5 0,33 2 3 2 – –

1) For details about permissible accelerations † page 779
