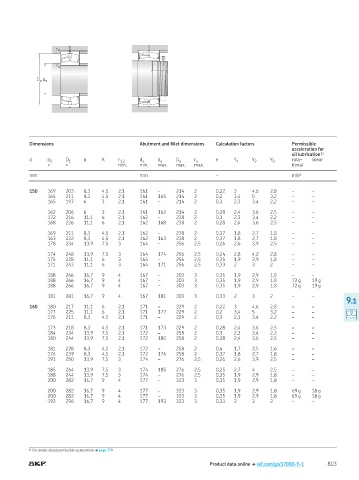

r a

r a

D a d a

Dimensions Abutment and illet dimensions Calculation factors Permissible
acceleration for
oil lubrication 1)
d d 2 D 1 b K r 1,2 d a d a D a r a e Y 1 Y 2 Y 0 rota- linear
≈ ≈ min min max max max tional
mm mm – m/s 2

150 169 203 8,3 4,5 2,1 161 – 214 2 0,22 3 4,6 2,8 – –
165 211 8,3 4,5 2,1 161 165 214 2 0,2 3,4 5 3,2 – –
165 197 6 3 2,1 161 – 214 2 0,3 2,3 3,4 2,2 – –

162 206 6 3 2,1 161 162 214 2 0,28 2,4 3,6 2,5 – –
172 216 11,1 6 2,1 162 – 238 2 0,3 2,3 3,4 2,2 – –
168 226 11,1 6 2,1 162 168 238 2 0,28 2,4 3,6 2,5 – –

169 211 8,3 4,5 2,1 162 – 238 2 0,37 1,8 2,7 1,8 – –
163 222 8,3 4,5 2,1 162 163 238 2 0,37 1,8 2,7 1,8 – –
178 234 13,9 7,5 3 164 – 256 2,5 0,26 2,6 3,9 2,5 – –

174 248 13,9 7,5 3 164 174 256 2,5 0,24 2,8 4,2 2,8 – –
175 228 11,1 6 3 164 – 256 2,5 0,35 1,9 2,9 1,8 – –
171 243 11,1 6 3 164 171 256 2,5 0,33 2 3 2 – –

188 266 16,7 9 4 167 – 303 3 0,35 1,9 2,9 1,8 – –
188 266 16,7 9 4 167 – 303 3 0,35 1,9 2,9 1,8 72 g 19 g
188 266 16,7 9 4 167 – 303 3 0,35 1,9 2,9 1,8 72 g 19 g

181 281 16,7 9 4 167 181 303 3 0,33 2 3 2 – –
9.1
160 180 217 11,1 6 2,1 171 – 229 2 0,22 3 4,6 2,8 – –
177 225 11,1 6 2,1 171 177 229 2 0,2 3,4 5 3,2 – –
176 211 8,3 4,5 2,1 171 – 229 2 0,3 2,3 3,4 2,2 – –

173 218 8,3 4,5 2,1 171 173 229 2 0,28 2,4 3,6 2,5 – –
184 234 13,9 7,5 2,1 172 – 258 2 0,3 2,3 3,4 2,2 – –
180 244 13,9 7,5 2,1 172 180 258 2 0,28 2,4 3,6 2,5 – –

181 228 8,3 4,5 2,1 172 – 258 2 0,4 1,7 2,5 1,6 – –
176 239 8,3 4,5 2,1 172 176 258 2 0,37 1,8 2,7 1,8 – –
191 250 13,9 7,5 3 174 – 276 2,5 0,26 2,6 3,9 2,5 – –

185 264 13,9 7,5 3 174 185 276 2,5 0,25 2,7 4 2,5 – –
188 244 13,9 7,5 3 174 – 276 2,5 0,35 1,9 2,9 1,8 – –
200 282 16,7 9 4 177 – 323 3 0,35 1,9 2,9 1,8 – –
200 282 16,7 9 4 177 – 323 3 0,35 1,9 2,9 1,8 69 g 18 g
200 282 16,7 9 4 177 – 323 3 0,35 1,9 2,9 1,8 69 g 18 g
193 296 16,7 9 4 177 193 323 3 0,33 2 3 2 – –

1) For details about permissible accelerations † page 779
