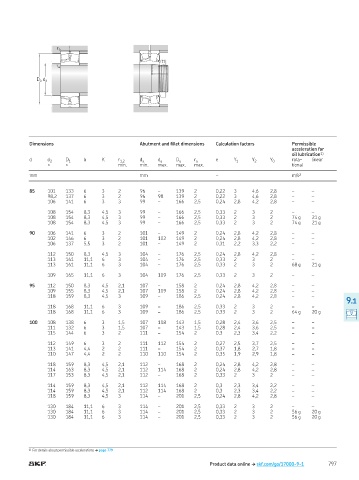

P. 799
r a
r a
D a d a
Dimensions Abutment and illet dimensions Calculation factors Permissible
acceleration for
oil lubrication 1)
d d 2 D 1 b K r 1,2 d a d a D a r a e Y 1 Y 2 Y 0 rota- linear
≈ ≈ min min max max max tional
mm mm – m/s 2
85 101 133 6 3 2 96 – 139 2 0,22 3 4,6 2,8 – –
98,2 137 6 3 2 96 98 139 2 0,22 3 4,6 2,8 – –
106 141 6 3 3 99 – 166 2,5 0,24 2,8 4,2 2,8 – –
108 154 8,3 4,5 3 99 – 166 2,5 0,33 2 3 2 – –
108 154 8,3 4,5 3 99 – 166 2,5 0,33 2 3 2 74 g 21 g
108 154 8,3 4,5 3 99 – 166 2,5 0,33 2 3 2 74 g 21 g
90 106 141 6 3 2 101 – 149 2 0,24 2,8 4,2 2,8 – –
102 146 6 3 2 101 102 149 2 0,24 2,8 4,2 2,8 – –
106 137 5,5 3 2 101 – 149 2 0,31 2,2 3,3 2,2 – –
112 150 8,3 4,5 3 104 – 176 2,5 0,24 2,8 4,2 2,8 – –
113 161 11,1 6 3 104 – 176 2,5 0,33 2 3 2 – –
113 161 11,1 6 3 104 – 176 2,5 0,33 2 3 2 68 g 21 g
109 165 11,1 6 3 104 109 176 2,5 0,33 2 3 2 – –
95 112 150 8,3 4,5 2,1 107 – 158 2 0,24 2,8 4,2 2,8 – –
109 155 8,3 4,5 2,1 107 109 158 2 0,24 2,8 4,2 2,8 – –
118 159 8,3 4,5 3 109 – 186 2,5 0,24 2,8 4,2 2,8 – –
9.1
118 168 11,1 6 3 109 – 186 2,5 0,33 2 3 2 – –
118 168 11,1 6 3 109 – 186 2,5 0,33 2 3 2 64 g 20 g
100 108 138 6 3 1,5 107 108 143 1,5 0,28 2,4 3,6 2,5 – –
111 132 6 3 1,5 107 – 143 1,5 0,28 2,4 3,6 2,5 – –
115 144 6 3 2 111 – 154 2 0,3 2,3 3,4 2,2 – –
112 149 6 3 2 111 112 154 2 0,27 2,5 3,7 2,5 – –
113 141 4,4 2 2 111 – 154 2 0,37 1,8 2,7 1,8 – –
110 147 4,4 2 2 110 110 154 2 0,35 1,9 2,9 1,8 – –
118 159 8,3 4,5 2,1 112 – 168 2 0,24 2,8 4,2 2,8 – –
114 163 8,3 4,5 2,1 112 114 168 2 0,24 2,8 4,2 2,8 – –
117 153 8,3 4,5 2,1 112 – 168 2 0,33 2 3 2 – –
114 159 8,3 4,5 2,1 112 114 168 2 0,3 2,3 3,4 2,2 – –
114 159 8,3 4,5 2,1 112 114 168 2 0,3 2,3 3,4 2,2 – –
118 159 8,3 4,5 3 114 – 201 2,5 0,24 2,8 4,2 2,8 – –
130 184 11,1 6 3 114 – 201 2,5 0,33 2 3 2 – –
130 184 11,1 6 3 114 – 201 2,5 0,33 2 3 2 56 g 20 g
130 184 11,1 6 3 114 – 201 2,5 0,33 2 3 2 56 g 20 g
1) For details about permissible accelerations † page 779
Product data online † skf.com/go/17000-9-1 797
