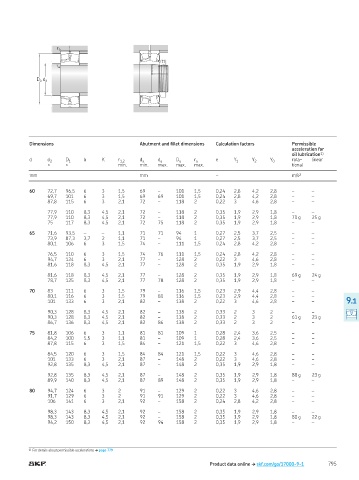

r a

r a

D a d a

Dimensions Abutment and illet dimensions Calculation factors Permissible
acceleration for
oil lubrication 1)
d d 2 D 1 b K r 1,2 d a d a D a r a e Y 1 Y 2 Y 0 rota- linear
≈ ≈ min min max max max tional
mm mm – m/s 2

60 72,7 96,5 6 3 1,5 69 – 101 1,5 0,24 2,8 4,2 2,8 – –
69,7 101 6 3 1,5 69 69 101 1,5 0,24 2,8 4,2 2,8 – –
87,8 115 6 3 2,1 72 – 118 2 0,22 3 4,6 2,8 – –

77,9 110 8,3 4,5 2,1 72 – 118 2 0,35 1,9 2,9 1,8 – –
77,9 110 8,3 4,5 2,1 72 – 118 2 0,35 1,9 2,9 1,8 70 g 25 g
75 117 8,3 4,5 2,1 72 75 118 2 0,35 1,9 2,9 1,8 – –

65 71,6 93,5 – – 1,1 71 71 94 1 0,27 2,5 3,7 2,5 – –
73,9 87,3 3,7 2 1,1 71 – 94 1 0,27 2,5 3,7 2,5 – –
80,1 106 6 3 1,5 74 – 111 1,5 0,24 2,8 4,2 2,8 – –

76,5 110 6 3 1,5 74 76 111 1,5 0,24 2,8 4,2 2,8 – –
94,7 124 6 3 2,1 77 – 128 2 0,22 3 4,6 2,8 – –
81,6 118 8,3 4,5 2,1 77 – 128 2 0,35 1,9 2,9 1,8 – –

81,6 118 8,3 4,5 2,1 77 – 128 2 0,35 1,9 2,9 1,8 69 g 24 g
78,7 125 8,3 4,5 2,1 77 78 128 2 0,35 1,9 2,9 1,8 – –

70 83 111 6 3 1,5 79 – 116 1,5 0,23 2,9 4,4 2,8 – –
80,1 116 6 3 1,5 79 80 116 1,5 0,23 2,9 4,4 2,8 – –
101 133 6 3 2,1 82 – 138 2 0,22 3 4,6 2,8 – – 9.1

90,3 128 8,3 4,5 2,1 82 – 138 2 0,33 2 3 2 – –
90,3 128 8,3 4,5 2,1 82 – 138 2 0,33 2 3 2 61 g 23 g
86,7 136 8,3 4,5 2,1 82 86 138 2 0,33 2 3 2 – –

75 81,8 106 6 3 1,1 81 81 109 1 0,28 2,4 3,6 2,5 – –
84,2 100 5,5 3 1,1 81 – 109 1 0,28 2,4 3,6 2,5 – –
87,8 115 6 3 1,5 84 – 121 1,5 0,22 3 4,6 2,8 – –

84,5 120 6 3 1,5 84 84 121 1,5 0,22 3 4,6 2,8 – –
101 133 6 3 2,1 87 – 148 2 0,22 3 4,6 2,8 – –
92,8 135 8,3 4,5 2,1 87 – 148 2 0,35 1,9 2,9 1,8 – –

92,8 135 8,3 4,5 2,1 87 – 148 2 0,35 1,9 2,9 1,8 88 g 23 g
89,9 140 8,3 4,5 2,1 87 89 148 2 0,35 1,9 2,9 1,8 – –

80 94,7 124 6 3 2 91 – 129 2 0,22 3 4,6 2,8 – –
91,7 129 6 3 2 91 91 129 2 0,22 3 4,6 2,8 – –
106 141 6 3 2,1 92 – 158 2 0,24 2,8 4,2 2,8 – –

98,3 143 8,3 4,5 2,1 92 – 158 2 0,35 1,9 2,9 1,8 – –
98,3 143 8,3 4,5 2,1 92 – 158 2 0,35 1,9 2,9 1,8 80 g 22 g
94,2 150 8,3 4,5 2,1 92 94 158 2 0,35 1,9 2,9 1,8 – –

1) For details about permissible accelerations † page 779

Product data online † skf.com/go/17000-9-1 795
