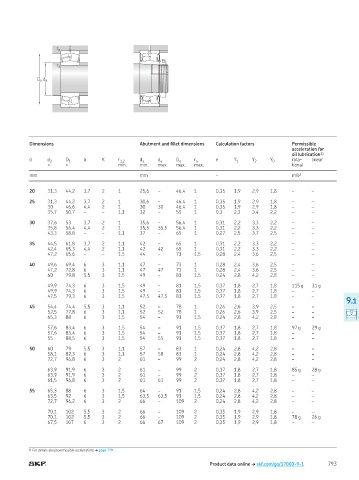

Page 795 - Rollingbearings

r a

r a

D a d a

Dimensions Abutment and illet dimensions Calculation factors Permissible
acceleration for
oil lubrication 1)
d d 2 D 1 b K r 1,2 d a d a D a r a e Y 1 Y 2 Y 0 rota- linear
≈ ≈ min min max max max tional
mm mm – m/s 2

20 31,3 44,2 3,7 2 1 25,6 – 46,4 1 0,35 1,9 2,9 1,8 – –

25 31,3 44,2 3,7 2 1 30,6 – 46,4 1 0,35 1,9 2,9 1,8 – –
30 46,6 4,4 2 1 30 30 46,4 1 0,35 1,9 2,9 1,8 – –
35,7 50,7 – – 1,1 32 – 55 1 0,3 2,3 3,4 2,2 – –

30 37,6 53 3,7 2 1 35,6 – 56,4 1 0,31 2,2 3,3 2,2 – –
35,8 56,4 4,4 2 1 35,5 35,5 56,4 1 0,31 2,2 3,3 2,2 – –
43,3 58,8 – – 1,1 37 – 65 1 0,27 2,5 3,7 2,5 – –

35 44,5 61,8 3,7 2 1,1 42 – 65 1 0,31 2,2 3,3 2,2 – –
42,4 65,3 4,4 2 1,1 42 42 65 1 0,31 2,2 3,3 2,2 – –
47,2 65,6 – – 1,5 44 – 71 1,5 0,28 2,4 3,6 2,5 – –

40 49,6 69,4 6 3 1,1 47 – 73 1 0,28 2,4 3,6 2,5 – –
47,2 72,8 6 3 1,1 47 47 73 1 0,28 2,4 3,6 2,5 – –
60 79,8 5,5 3 1,5 49 – 81 1,5 0,24 2,8 4,2 2,8 – –

49,9 74,3 6 3 1,5 49 – 81 1,5 0,37 1,8 2,7 1,8 115 g 31 g
49,9 74,3 6 3 1,5 49 – 81 1,5 0,37 1,8 2,7 1,8 – –
47,5 79,3 6 3 1,5 47,5 47,5 81 1,5 0,37 1,8 2,7 1,8 – –
9.1
45 54,4 74,4 5,5 3 1,1 52 – 78 1 0,26 2,6 3,9 2,5 – –
52,5 77,8 6 3 1,1 52 52 78 1 0,26 2,6 3,9 2,5 – –
65,3 88 6 3 1,5 54 – 91 1,5 0,24 2,8 4,2 2,8 – –

57,6 83,4 6 3 1,5 54 – 91 1,5 0,37 1,8 2,7 1,8 97 g 29 g
57,6 83,4 6 3 1,5 54 – 91 1,5 0,37 1,8 2,7 1,8 – –
55 88,5 6 3 1,5 54 55 91 1,5 0,37 1,8 2,7 1,8 – –

50 60 79 5,5 3 1,1 57 – 83 1 0,24 2,8 4,2 2,8 – –
58,1 82,3 6 3 1,1 57 58 83 1 0,24 2,8 4,2 2,8 – –
72,7 96,8 6 3 2 61 – 99 2 0,24 2,8 4,2 2,8 – –

63,9 91,9 6 3 2 61 – 99 2 0,37 1,8 2,7 1,8 85 g 28 g
63,9 91,9 6 3 2 61 – 99 2 0,37 1,8 2,7 1,8 – –
61,5 96,8 6 3 2 61 61 99 2 0,37 1,8 2,7 1,8 – –

55 65,3 88 6 3 1,5 64 – 91 1,5 0,24 2,8 4,2 2,8 – –
63,5 92 6 3 1,5 63,5 63,5 91 1,5 0,24 2,8 4,2 2,8 – –
72,7 96,2 6 3 2 66 – 109 2 0,24 2,8 4,2 2,8 – –

70,1 102 5,5 3 2 66 – 109 2 0,35 1,9 2,9 1,8 – –
70,1 102 5,5 3 2 66 – 109 2 0,35 1,9 2,9 1,8 78 g 26 g
67,5 107 6 3 2 66 67 109 2 0,35 1,9 2,9 1,8 – –

1) For details about permissible accelerations † page 779

Product data online † skf.com/go/17000-9-1 793
