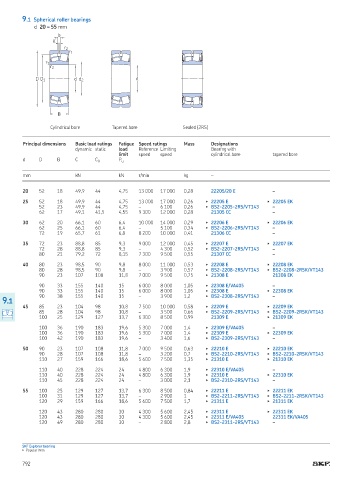

Page 794 - Rollingbearings

Product tables product table

9.1 Spherical roller bearings
d 20 – 55 mm
b
K
r 2
r 1
r 1
r 2
D D 1 d d 2 d

B

Cylindrical bore Tapered bore Sealed (2RS)

Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designations
dynamic static load Reference Limiting Bearing with
limit speed speed cylindrical bore tapered bore
d D B C C 0 P u

mm kN kN r/min kg –

20 52 18 49,9 44 4,75 13 000 17 000 0,28 22205/20 E –

25 52 18 49,9 44 4,75 13 000 17 000 0,26 ▶ 22205 E ▶ 22205 EK
52 23 49,9 44 4,75 – 6 100 0,26 ▶ BS2-2205-2RS/VT143 –
62 17 49,1 41,5 4,55 9 300 12 000 0,28 21305 CC –

30 62 20 66,1 60 6,4 10 000 14 000 0,29 ▶ 22206 E ▶ 22206 EK
62 25 66,1 60 6,4 – 5 100 0,34 ▶ BS2-2206-2RS/VT143 –
72 19 65,7 61 6,8 8 200 10 000 0,41 21306 CC –

35 72 23 88,8 85 9,3 9 000 12 000 0,45 ▶ 22207 E ▶ 22207 EK
72 28 88,8 85 9,3 – 4 300 0,52 ▶ BS2-2207-2RS/VT143 –
80 21 79,2 72 8,15 7 300 9 500 0,55 21307 CC –

40 80 23 98,5 90 9,8 8 000 11 000 0,53 ▶ 22208 E ▶ 22208 EK
80 28 98,5 90 9,8 – 3 900 0,57 ▶ BS2-2208-2RS/VT143 ▶ BS2-2208-2RSK/VT143
90 23 107 108 11,8 7 000 9 500 0,75 ▶ 21308 E 21308 EK

90 33 155 140 15 6 000 8 000 1,05 ▶ 22308 E/VA405 –
90 33 155 140 15 6 000 8 000 1,05 ▶ 22308 E ▶ 22308 EK
90 38 155 140 15 – 3 900 1,2 ▶ BS2-2308-2RS/VT143 –
9.1
45 85 23 104 98 10,8 7 500 10 000 0,58 ▶ 22209 E ▶ 22209 EK
85 28 104 98 10,8 – 3 500 0,66 ▶ BS2-2209-2RS/VT143 ▶ BS2-2209-2RSK/VT143
100 25 129 127 13,7 6 300 8 500 0,99 21309 E ▶ 21309 EK

100 36 190 183 19,6 5 300 7 000 1,4 ▶ 22309 E/VA405 –
100 36 190 183 19,6 5 300 7 000 1,4 ▶ 22309 E ▶ 22309 EK
100 42 190 183 19,6 – 3 400 1,6 ▶ BS2-2309-2RS/VT143 –

50 90 23 107 108 11,8 7 000 9 500 0,63 ▶ 22210 E ▶ 22210 EK
90 28 107 108 11,8 – 3 200 0,7 ▶ BS2-2210-2RS/VT143 ▶ BS2-2210-2RSK/VT143
110 27 159 166 18,6 5 600 7 500 1,35 ▶ 21310 E ▶ 21310 EK

110 40 228 224 24 4 800 6 300 1,9 ▶ 22310 E/VA405 –
110 40 228 224 24 4 800 6 300 1,9 ▶ 22310 E ▶ 22310 EK
110 45 228 224 24 – 3 000 2,1 ▶ BS2-2310-2RS/VT143 –

55 100 25 129 127 13,7 6 300 8 500 0,84 ▶ 22211 E ▶ 22211 EK
100 31 129 127 13,7 – 2 900 1 ▶ BS2-2211-2RS/VT143 ▶ BS2-2211-2RSK/VT143
120 29 159 166 18,6 5 600 7 500 1,7 ▶ 21311 E ▶ 21311 EK

120 43 280 280 30 4 300 5 600 2,45 ▶ 22311 E ▶ 22311 EK
120 43 280 280 30 4 300 5 600 2,45 ▶ 22311 E/VA405 22311 EK/VA405
120 49 280 280 30 – 2 800 2,8 ▶ BS2-2311-2RS/VT143 –

SKF Explorer bearing
▶ Popular item
792
