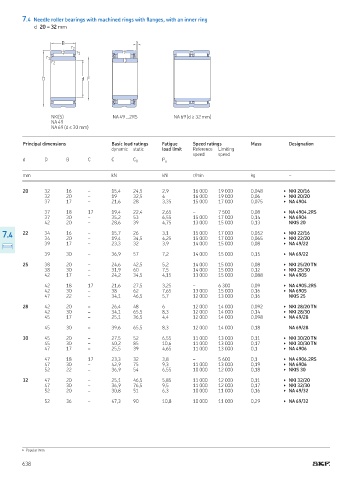

Page 640 - Rollingbearings

7.4 Needle roller bearings with machined rings with langes, with an inner ring
d 20 – 32 mm

B s
r 2
r 1
r 1
r 2

D d F

NKI(S) NA 49 …2RS NA 69 (d ≥ 32 mm)
NA 49
NA 69 (d ≤ 30 mm)

Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designation
dynamic static load limit Reference Limiting
speed speed
d D B C C C 0 P u

mm kN kN r/min kg –

20 32 16 – 15,4 24,5 2,9 16 000 19 000 0,048 ▶ NKI 20/16
32 20 – 19 32,5 4 16 000 19 000 0,06 ▶ NKI 20/20
37 17 – 21,6 28 3,35 15 000 17 000 0,075 ▶ NA 4904

37 18 17 19,4 22,4 2,65 – 7 500 0,08 ▶ NA 4904.2RS
37 30 – 35,2 53 6,55 15 000 17 000 0,14 ▶ NA 6904
42 20 – 28,6 39 4,75 13 000 15 000 0,13 NKIS 20

7.4 22 34 16 – 15,7 26 3,1 15 000 17 000 0,052 ▶ NKI 22/16
34 20 – 19,4 34,5 4,25 15 000 17 000 0,065 ▶ NKI 22/20
39 17 – 23,3 32 3,9 14 000 15 000 0,08 ▶ NA 49/22

39 30 – 36,9 57 7,2 14 000 15 000 0,15 ▶ NA 69/22

25 38 20 – 24,6 42,5 5,2 14 000 15 000 0,08 ▶ NKI 25/20 TN
38 30 – 31,9 60 7,5 14 000 15 000 0,12 ▶ NKI 25/30
42 17 – 24,2 34,5 4,15 13 000 15 000 0,088 ▶ NA 4905

42 18 17 21,6 27,5 3,25 – 6 300 0,09 ▶ NA 4905.2RS
42 30 – 38 62 7,65 13 000 15 000 0,16 ▶ NA 6905
47 22 – 34,1 46,5 5,7 12 000 13 000 0,16 NKIS 25

28 42 20 – 26,4 48 6 12 000 14 000 0,092 ▶ NKI 28/20 TN
42 30 – 34,1 65,5 8,3 12 000 14 000 0,14 ▶ NKI 28/30
45 17 – 25,1 36,5 4,4 12 000 14 000 0,098 ▶ NA 49/28

45 30 – 39,6 65,5 8,3 12 000 14 000 0,18 NA 69/28

30 45 20 – 27,5 52 6,55 11 000 13 000 0,11 ▶ NKI 30/20 TN
45 30 – 40,2 85 10,6 11 000 13 000 0,17 ▶ NKI 30/30 TN
47 17 – 25,5 39 4,65 11 000 13 000 0,1 ▶ NA 4906

47 18 17 23,3 32 3,8 – 5 600 0,1 ▶ NA 4906.2RS
47 30 – 42,9 75 9,3 11 000 13 000 0,19 ▶ NA 6906
52 22 – 36,9 54 6,55 10 000 12 000 0,18 ▶ NKIS 30

32 47 20 – 25,1 46,5 5,85 11 000 12 000 0,11 ▶ NKI 32/20
47 30 – 36,9 76,5 9,5 11 000 12 000 0,17 ▶ NKI 32/30
52 20 – 30,8 51 6,3 10 000 11 000 0,16 ▶ NA 49/32

52 36 – 47,3 90 10,8 10 000 11 000 0,29 ▶ NA 69/32

▶ Popular item
638
