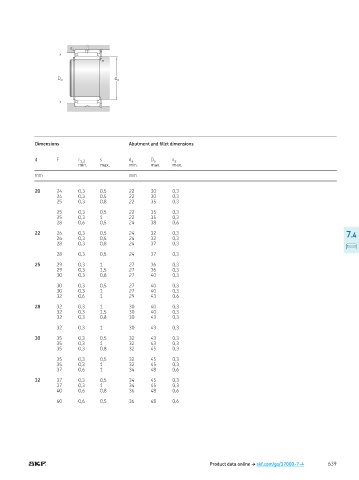

Page 641 - Rollingbearings

r a
r a

D a d a

Dimensions Abutment and illet dimensions

d F r 1,2 s d a D a r a
min max min max max
mm mm

20 24 0,3 0,5 22 30 0,3
24 0,3 0,5 22 30 0,3
25 0,3 0,8 22 35 0,3

25 0,3 0,5 22 35 0,3
25 0,3 1 22 35 0,3
28 0,6 0,5 24 38 0,6

22 26 0,3 0,5 24 32 0,3 7.4
26 0,3 0,5 24 32 0,3
28 0,3 0,8 24 37 0,3

28 0,3 0,5 24 37 0,3

25 29 0,3 1 27 36 0,3
29 0,3 1,5 27 36 0,3
30 0,3 0,8 27 40 0,3

30 0,3 0,5 27 40 0,3
30 0,3 1 27 40 0,3
32 0,6 1 29 43 0,6

28 32 0,3 1 30 40 0,3
32 0,3 1,5 30 40 0,3
32 0,3 0,8 30 43 0,3

32 0,3 1 30 43 0,3

30 35 0,3 0,5 32 43 0,3
35 0,3 1 32 43 0,3
35 0,3 0,8 32 45 0,3

35 0,3 0,5 32 45 0,3
35 0,3 1 32 45 0,3
37 0,6 1 34 48 0,6

32 37 0,3 0,5 34 45 0,3
37 0,3 1 34 45 0,3
40 0,6 0,8 36 48 0,6

40 0,6 0,5 36 48 0,6

Product data online † skf.com/go/17000-7-4 639
