Page 642 - Rollingbearings

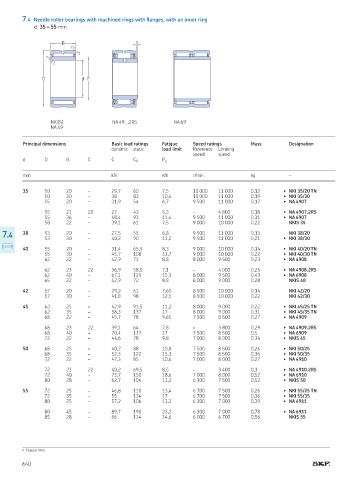

7.4 Needle roller bearings with machined rings with langes, with an inner ring
d 35 – 55 mm

B s
r 2
r 1
r 1
r 2

D d F

NKI(S) NA 49 …2RS NA 69
NA 49

Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designation
dynamic static load limit Reference Limiting
speed speed
d D B C C C 0 P u

mm kN kN r/min kg –

35 50 20 – 29,7 60 7,5 10 000 11 000 0,12 ▶ NKI 35/20 TN
50 30 – 38 83 10,4 10 000 11 000 0,19 ▶ NKI 35/30
55 20 – 31,9 54 6,7 9 500 11 000 0,17 ▶ NA 4907

55 21 20 27 43 5,3 – 4 800 0,18 ▶ NA 4907.2RS
55 36 – 48,4 93 11,4 9 500 11 000 0,31 ▶ NA 6907
58 22 – 39,1 61 7,5 9 000 10 000 0,22 NKIS 35

7.4 38 53 20 – 27,5 55 6,8 9 500 11 000 0,13 NKI 38/20
53 30 – 40,2 90 11,2 9 500 11 000 0,21 ▶ NKI 38/30

40 55 20 – 31,4 65,5 8,3 9 000 10 000 0,14 ▶ NKI 40/20 TN
55 30 – 45,7 108 13,7 9 000 10 000 0,22 ▶ NKI 40/30 TN
62 22 – 42,9 71 8,8 8 000 9 500 0,23 ▶ NA 4908

62 23 22 36,9 58,5 7,1 – 4 000 0,25 ▶ NA 4908.2RS
62 40 – 67,1 125 15,3 8 000 9 500 0,43 ▶ NA 6908
65 22 – 42,9 72 8,8 8 000 9 000 0,28 NKIS 40

42 57 20 – 29,2 61 7,65 8 500 10 000 0,14 NKI 42/20
57 30 – 41,8 98 12,5 8 500 10 000 0,22 NKI 42/30

45 62 25 – 42,9 91,5 11,2 8 000 9 000 0,22 ▶ NKI 45/25 TN
62 35 – 58,3 137 17 8 000 9 000 0,31 ▶ NKI 45/35 TN
68 22 – 45,7 78 9,65 7 500 8 500 0,27 ▶ NA 4909

68 23 22 39,1 64 7,8 – 3 800 0,29 ▶ NA 4909.2RS
68 40 – 70,4 137 17 7 500 8 500 0,5 ▶ NA 6909
72 22 – 44,6 78 9,8 7 000 8 000 0,34 ▶ NKIS 45

50 68 25 – 40,2 88 10,8 7 500 8 500 0,26 ▶ NKI 50/25
68 35 – 52,3 122 15,3 7 500 8 500 0,36 ▶ NKI 50/35
72 22 – 47,3 85 10,6 7 000 8 000 0,27 ▶ NA 4910

72 23 22 40,2 69,5 8,5 – 3 400 0,3 ▶ NA 4910.2RS
72 40 – 73,7 150 18,6 7 000 8 000 0,52 ▶ NA 6910
80 28 – 62,7 104 13,2 6 300 7 500 0,52 ▶ NKIS 50

55 72 25 – 46,8 110 13,4 6 700 7 500 0,26 ▶ NKI 55/25 TN
72 35 – 55 134 17 6 700 7 500 0,36 ▶ NKI 55/35
80 25 – 57,2 106 13,2 6 300 7 000 0,39 ▶ NA 4911

80 45 – 89,7 190 23,2 6 300 7 000 0,78 ▶ NA 6911
85 28 – 66 114 14,6 6 000 6 700 0,56 NKIS 55

▶ Popular item
