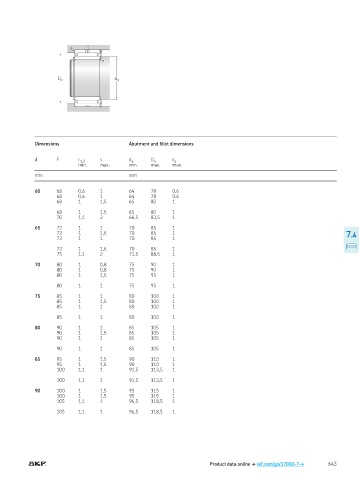

Page 645 - Rollingbearings

r a
r a

D a d a

Dimensions Abutment and illet dimensions

d F r 1,2 s d a D a r a
min max min max max
mm mm

60 68 0,6 1 64 78 0,6
68 0,6 1 64 78 0,6
68 1 1,5 65 80 1

68 1 1,5 65 80 1
70 1,1 2 66,5 83,5 1

65 73 1 1 70 85 1
72 1 1,5 70 85 1 7.4
73 1 1 70 85 1

72 1 1,5 70 85 1
75 1,1 2 71,5 88,5 1

70 80 1 0,8 75 90 1
80 1 0,8 75 90 1
80 1 1,5 75 95 1

80 1 1 75 95 1

75 85 1 1 80 100 1
85 1 1,5 80 100 1
85 1 1 80 100 1

85 1 1 80 100 1

80 90 1 1 85 105 1
90 1 1,5 85 105 1
90 1 1 85 105 1

90 1 1 85 105 1

85 95 1 1,5 90 110 1
95 1 1,5 90 110 1
100 1,1 1 91,5 113,5 1

100 1,1 1 91,5 113,5 1

90 100 1 1,5 95 115 1
100 1 1,5 95 115 1
105 1,1 1 96,5 118,5 1

105 1,1 1 96,5 118,5 1

Product data online † skf.com/go/17000-7-4 643
