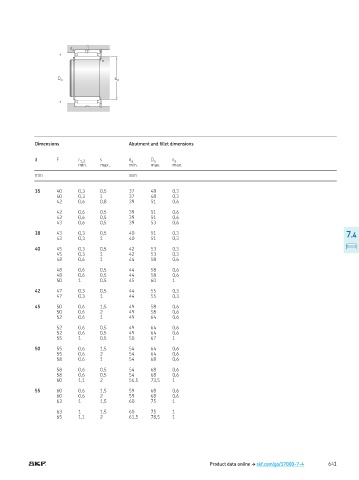

Page 643 - Rollingbearings

r a
r a

D a d a

Dimensions Abutment and illet dimensions

d F r 1,2 s d a D a r a
min max min max max
mm mm

35 40 0,3 0,5 37 48 0,3
40 0,3 1 37 48 0,3
42 0,6 0,8 39 51 0,6

42 0,6 0,5 39 51 0,6
42 0,6 0,5 39 51 0,6
43 0,6 0,5 39 53 0,6

38 43 0,3 0,5 40 51 0,3 7.4
43 0,3 1 40 51 0,3

40 45 0,3 0,5 42 53 0,3
45 0,3 1 42 53 0,3
48 0,6 1 44 58 0,6

48 0,6 0,5 44 58 0,6
48 0,6 0,5 44 58 0,6
50 1 0,5 45 60 1

42 47 0,3 0,5 44 55 0,3
47 0,3 1 44 55 0,3

45 50 0,6 1,5 49 58 0,6
50 0,6 2 49 58 0,6
52 0,6 1 49 64 0,6

52 0,6 0,5 49 64 0,6
52 0,6 0,5 49 64 0,6
55 1 0,5 50 67 1

50 55 0,6 1,5 54 64 0,6
55 0,6 2 54 64 0,6
58 0,6 1 54 68 0,6

58 0,6 0,5 54 68 0,6
58 0,6 0,5 54 68 0,6
60 1,1 2 56,5 73,5 1

55 60 0,6 1,5 59 68 0,6
60 0,6 2 59 68 0,6
63 1 1,5 60 75 1

63 1 1,5 60 75 1
65 1,1 2 61,5 78,5 1

Product data online † skf.com/go/17000-7-4 641
