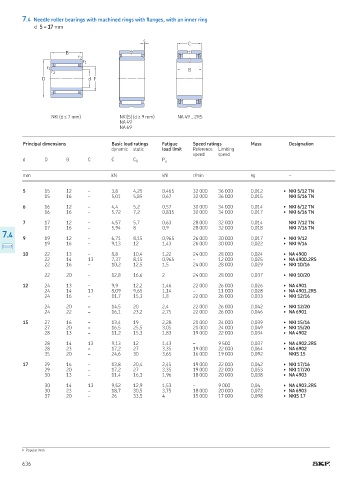

P. 638
product table
7.4 Needle roller bearings with machined rings with langes, with an inner ring
d 5 – 17 mm
s
C
B
r 2
r 1
r 1 B
r 2
D d F
NKI (d ≤ 7 mm) NKI(S) (d ≥ 9 mm) NA 49 …2RS
NA 49
NA 69
Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designation
dynamic static load limit Reference Limiting
speed speed
d D B C C C 0 P u
mm kN kN r/min kg –
5 15 12 – 3,8 4,25 0,465 32 000 36 000 0,012 ▶ NKI 5/12 TN
15 16 – 5,01 5,85 0,67 32 000 36 000 0,015 NKI 5/16 TN
6 16 12 – 4,4 5,2 0,57 30 000 34 000 0,014 ▶ NKI 6/12 TN
16 16 – 5,72 7,2 0,815 30 000 34 000 0,017 ▶ NKI 6/16 TN
7 17 12 – 4,57 5,7 0,63 28 000 32 000 0,014 NKI 7/12 TN
17 16 – 5,94 8 0,9 28 000 32 000 0,018 NKI 7/16 TN
7.4
9 19 12 – 6,71 8,15 0,965 26 000 30 000 0,017 ▶ NKI 9/12
19 16 – 9,13 12 1,43 26 000 30 000 0,022 ▶ NKI 9/16
10 22 13 – 8,8 10,4 1,22 24 000 28 000 0,024 ▶ NA 4900
22 14 13 7,37 8,15 0,965 – 12 000 0,025 ▶ NA 4900.2RS
22 16 – 10,2 12,5 1,5 24 000 28 000 0,029 ▶ NKI 10/16
22 20 – 12,8 16,6 2 24 000 28 000 0,037 ▶ NKI 10/20
12 24 13 – 9,9 12,2 1,46 22 000 26 000 0,026 ▶ NA 4901
24 14 13 8,09 9,65 1,14 – 11 000 0,028 ▶ NA 4901.2RS
24 16 – 11,7 15,3 1,8 22 000 26 000 0,033 ▶ NKI 12/16
24 20 – 14,5 20 2,4 22 000 26 000 0,042 ▶ NKI 12/20
24 22 – 16,1 23,2 2,75 22 000 26 000 0,046 ▶ NA 6901
15 27 16 – 13,4 19 2,28 20 000 24 000 0,039 ▶ NKI 15/16
27 20 – 16,5 25,5 3,05 20 000 24 000 0,049 ▶ NKI 15/20
28 13 – 11,2 15,3 1,83 19 000 22 000 0,034 ▶ NA 4902
28 14 13 9,13 12 1,43 – 9 500 0,037 ▶ NA 4902.2RS
28 23 – 17,2 27 3,35 19 000 22 000 0,064 ▶ NA 6902
35 20 – 24,6 30 3,65 16 000 19 000 0,092 NKIS 15
17 29 16 – 13,8 20,4 2,45 19 000 22 000 0,042 ▶ NKI 17/16
29 20 – 17,2 27 3,35 19 000 22 000 0,053 ▶ NKI 17/20
30 13 – 11,4 16,3 1,96 18 000 20 000 0,038 ▶ NA 4903
30 14 13 9,52 12,9 1,53 – 9 000 0,04 ▶ NA 4903.2RS
30 23 – 18,7 30,5 3,75 18 000 20 000 0,072 ▶ NA 6903
37 20 – 26 33,5 4 15 000 17 000 0,098 ▶ NKIS 17
▶ Popular item
636
