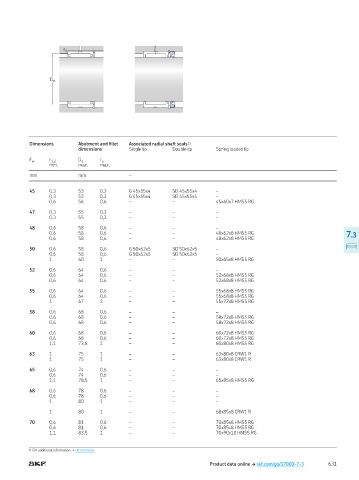

Page 633 - Rollingbearings

r a

D a

Dimensions Abutment and illet Associated radial shaft seals 1)
dimensions Single lip Double lip Spring loaded lip
F w r 1,2 D a r a
min max max
mm mm –

45 0,3 53 0,3 G 45x55x4 SD 45x55x4 –
0,3 53 0,3 G 45x55x4 SD 45x55x4 –
0,6 56 0,6 – – 45x60x7 HMS5 RG

47 0,3 55 0,3 – – –
0,3 55 0,3 – – –

48 0,6 58 0,6 – – –
0,6 58 0,6 – – 48x62x8 HMS5 RG 7.3
0,6 58 0,6 – – 48x62x8 HMS5 RG

50 0,6 58 0,6 G 50x62x5 SD 50x62x5 –
0,6 58 0,6 G 50x62x5 SD 50x62x5 –
1 60 1 – – 50x65x8 HMS5 RG

52 0,6 64 0,6 – – –
0,6 64 0,6 – – 52x68x8 HMS5 RG
0,6 64 0,6 – – 52x68x8 HMS5 RG

55 0,6 64 0,6 – – 55x68x8 HMS5 RG
0,6 64 0,6 – – 55x68x8 HMS5 RG
1 67 1 – – 55x72x8 HMS5 RG

58 0,6 68 0,6 – – –
0,6 68 0,6 – – 58x72x8 HMS5 RG
0,6 68 0,6 – – 58x72x8 HMS5 RG

60 0,6 68 0,6 – – 60x72x8 HMS5 RG
0,6 68 0,6 – – 60x72x8 HMS5 RG
1,1 73,5 1 – – 60x80x8 HMS5 RG

63 1 75 1 – – 63x80x8 CRW1 R
1 75 1 – – 63x80x8 CRW1 R

65 0,6 74 0,6 – – –
0,6 74 0,6 – – –
1,1 78,5 1 – – 65x85x8 HMS5 RG

68 0,6 78 0,6 – – –
0,6 78 0,6 – – –
1 80 1 – – –

1 80 1 – – 68x85x8 CRW1 R

70 0,6 81 0,6 – – 70x85x8 HMS5 RG
0,6 81 0,6 – – 70x85x8 HMS5 RG
1,1 83,5 1 – – 70x90x10 HMS5 RG

1) For additional information → skf com/seals

Product data online † skf.com/go/17000-7-3 631
