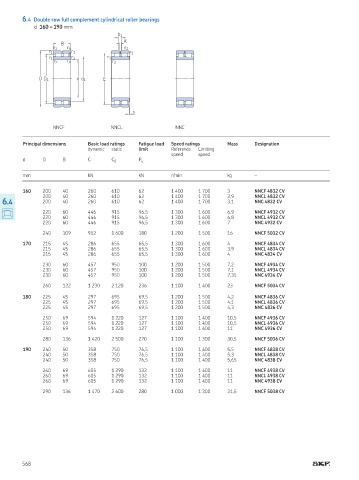

6.4 Double row full complement cylindrical roller bearings
d 160 – 190 mm
b 1
K
B
r 2 r 4 r 2
r 1 r 3 r 1
r 1 r 1 r 1
r 2 r 2 r 2

D D 1 d d 1 E

s

NNCF NNCL NNC

Principal dimensions Basic load ratings Fatigue load Speed ratings Mass Designation
dynamic static limit Reference Limiting
speed speed
d D B C C 0 P u

mm kN kN r/min kg –

160 200 40 260 610 62 1 400 1 700 3 NNCF 4832 CV
200 40 260 610 62 1 400 1 700 2,9 NNCL 4832 CV
6.4 200 40 260 610 62 1 400 1 700 3,1 NNC 4832 CV

220 60 446 915 96,5 1 300 1 600 6,9 NNCF 4932 CV
220 60 446 915 96,5 1 300 1 600 6,8 NNCL 4932 CV
220 60 446 915 96,5 1 300 1 600 7 NNC 4932 CV

240 109 952 1 600 180 1 200 1 500 16 NNCF 5032 CV

170 215 45 286 655 65,5 1 300 1 600 4 NNCF 4834 CV
215 45 286 655 65,5 1 300 1 600 3,9 NNCL 4834 CV
215 45 286 655 65,5 1 300 1 600 4 NNC 4834 CV

230 60 457 950 100 1 200 1 500 7,2 NNCF 4934 CV
230 60 457 950 100 1 200 1 500 7,1 NNCL 4934 CV
230 60 457 950 100 1 200 1 500 7,35 NNC 4934 CV

260 122 1 230 2 120 236 1 100 1 400 23 NNCF 5034 CV

180 225 45 297 695 69,5 1 200 1 500 4,2 NNCF 4836 CV
225 45 297 695 69,5 1 200 1 500 4,1 NNCL 4836 CV
225 45 297 695 69,5 1 200 1 500 4,3 NNC 4836 CV

250 69 594 1 220 127 1 100 1 400 10,5 NNCF 4936 CV
250 69 594 1 220 127 1 100 1 400 10,5 NNCL 4936 CV
250 69 594 1 220 127 1 100 1 400 11 NNC 4936 CV

280 136 1 420 2 500 270 1 100 1 300 30,5 NNCF 5036 CV

190 240 50 358 750 76,5 1 100 1 400 5,5 NNCF 4838 CV
240 50 358 750 76,5 1 100 1 400 5,3 NNCL 4838 CV
240 50 358 750 76,5 1 100 1 400 5,65 NNC 4838 CV

260 69 605 1 290 132 1 100 1 400 11 NNCF 4938 CV
260 69 605 1 290 132 1 100 1 400 11 NNCL 4938 CV
260 69 605 1 290 132 1 100 1 400 11 NNC 4938 CV

290 136 1 470 2 600 280 1 000 1 300 31,5 NNCF 5038 CV

568
