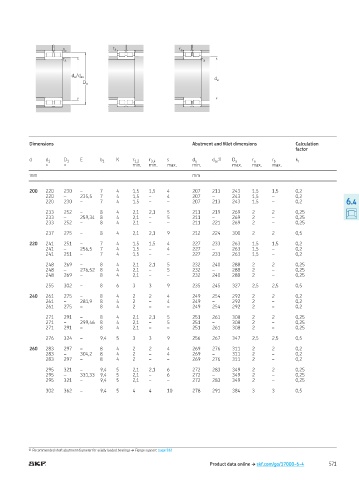

Page 573 - Rollingbearings

r a
r b r a
r a r a

d a / d as
d a
D a

Dimensions Abutment and illet dimensions Calculation
factor
d d 1 D 1 E b 1 K r 1,2 r 3,4 s d a d 1) D a r a r b k r
as
≈ ≈ min. min. max. min. max. max. max.
mm mm

200 220 230 – 7 4 1,5 1,5 4 207 213 243 1,5 1,5 0,2
220 – 235,5 7 4 1,5 – 4 207 – 243 1,5 – 0,2
220 230 – 7 4 1,5 – – 207 213 243 1,5 – 0,2 6.4

233 252 – 8 4 2,1 2,1 5 211 219 269 2 2 0,25
233 – 259,34 8 4 2,1 – 5 211 – 269 2 – 0,25
233 252 – 8 4 2,1 – – 211 221 269 2 – 0,25

237 275 – 8 4 2,1 2,1 9 212 224 300 2 2 0,5

220 241 251 – 7 4 1,5 1,5 4 227 233 263 1,5 1,5 0,2
241 – 256,5 7 4 1,5 – 4 227 – 263 1,5 – 0,2
241 251 – 7 4 1,5 – – 227 233 263 1,5 – 0,2

248 269 – 8 4 2,1 2,1 5 232 240 288 2 2 0,25
248 – 276,52 8 4 2,1 – 5 232 – 288 2 – 0,25
248 269 – 8 4 2,1 – – 232 240 288 2 – 0,25

255 302 – 8 6 3 3 9 235 245 327 2,5 2,5 0,5

240 261 275 – 8 4 2 2 4 249 254 292 2 2 0,2
261 – 281,9 8 4 2 – 4 249 – 292 2 – 0,2
261 275 – 8 4 2 – – 249 254 292 2 – 0,2

271 291 – 8 4 2,1 2,1 5 251 261 308 2 2 0,25
271 – 299,46 8 4 2,1 – 5 251 – 308 2 – 0,25
271 291 – 8 4 2,1 – – 251 261 308 2 – 0,25

276 324 – 9,4 5 3 3 9 256 267 347 2,5 2,5 0,5

260 283 297 – 8 4 2 2 4 269 276 311 2 2 0,2
283 – 304,2 8 4 2 – 4 269 – 311 2 – 0,2
283 297 – 8 4 2 – – 269 276 311 2 – 0,2

295 321 – 9,4 5 2,1 2,1 6 272 283 349 2 2 0,25
295 – 331,33 9,4 5 2,1 – 6 272 – 349 2 – 0,25
295 321 – 9,4 5 2,1 – – 272 283 349 2 – 0,25

302 362 – 9,4 5 4 4 10 278 291 384 3 3 0,5

1) Recommended shaft abutment diameter for axially loaded bearings † Flange support, page 512

Product data online † skf.com/go/17000-6-4 571
