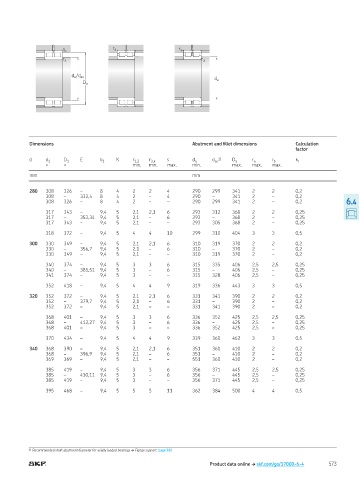

Page 575 - Rollingbearings

r a
r b r a
r a r a

d a / d as
d a
D a

Dimensions Abutment and illet dimensions Calculation
factor
d d 1 D 1 E b 1 K r 1,2 r 3,4 s d a d 1) D a r a r b k r
as
≈ ≈ min. min. max. min. max. max. max.
mm mm

280 308 326 – 8 4 2 2 4 290 299 341 2 2 0,2
308 – 332,4 8 4 2 – 4 290 – 341 2 – 0,2
308 326 – 8 4 2 – – 290 299 341 2 – 0,2 6.4

317 343 – 9,4 5 2,1 2,1 6 293 312 368 2 2 0,25
317 – 353,34 9,4 5 2,1 – 6 293 – 368 2 – 0,25
317 343 – 9,4 5 2,1 – – 293 305 368 2 – 0,25

318 372 – 9,4 5 4 4 10 299 310 404 3 3 0,5

300 330 349 – 9,4 5 2,1 2,1 6 310 319 370 2 2 0,2
330 – 356,7 9,4 5 2,1 – 6 310 – 370 2 – 0,2
330 349 – 9,4 5 2,1 – – 310 319 370 2 – 0,2

340 374 – 9,4 5 3 3 6 315 335 406 2,5 2,5 0,25
340 – 385,51 9,4 5 3 – 6 315 – 406 2,5 – 0,25
341 374 – 9,4 5 3 – – 315 328 406 2,5 – 0,25

352 418 – 9,4 5 4 4 9 319 336 443 3 3 0,5

320 352 372 – 9,4 5 2,1 2,1 6 331 341 390 2 2 0,2
352 – 379,7 9,4 5 2,1 – 6 331 – 390 2 – 0,2
352 372 – 9,4 5 2,1 – – 331 341 390 2 – 0,2

368 401 – 9,4 5 3 3 6 336 352 425 2,5 2,5 0,25
368 – 412,27 9,4 5 3 – 6 336 – 425 2,5 – 0,25
368 401 – 9,4 5 3 – – 336 352 425 2,5 – 0,25

370 434 – 9,4 5 4 4 9 339 360 462 3 3 0,5

340 368 390 – 9,4 5 2,1 2,1 6 351 360 410 2 2 0,2
368 – 396,9 9,4 5 2,1 – 6 351 – 410 2 – 0,2
369 369 – 9,4 5 2,1 – – 551 360 410 2 – 0,2

385 419 – 9,4 5 3 3 6 356 371 445 2,5 2,5 0,25
385 – 430,11 9,4 5 3 – 6 356 – 445 2,5 – 0,25
385 419 – 9,4 5 3 – – 356 371 445 2,5 – 0,25

395 468 – 9,4 5 5 5 11 362 384 500 4 4 0,5

1) Recommended shaft abutment diameter for axially loaded bearings † Flange support, page 512

Product data online † skf.com/go/17000-6-4 573
