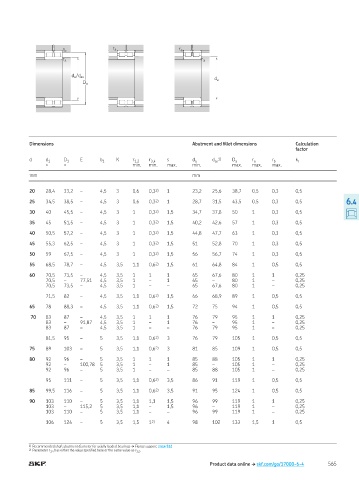

Page 567 - Rollingbearings

r a
r b r a
r a r a

d a / d as
d a
D a

Dimensions Abutment and illet dimensions Calculation
factor
d d 1 D 1 E b 1 K r 1,2 r 3,4 s d a d 1) D a r a r b k r
as
≈ ≈ min min max min max max max
mm mm

20 28,4 33,2 – 4,5 3 0,6 0,3 2) 1 23,2 25,6 38,7 0,5 0,3 0,5

25 34,5 38,5 – 4,5 3 0,6 0,3 2) 1 28,7 31,5 43,5 0,5 0,3 0,5 6.4

30 40 45,5 – 4,5 3 1 0,3 2) 1,5 34,7 37,8 50 1 0,3 0,5

35 45 51,5 – 4,5 3 1 0,3 2) 1,5 40,2 42,6 57 1 0,3 0,5

40 50,5 57,2 – 4,5 3 1 0,3 2) 1,5 44,8 47,7 63 1 0,3 0,5

45 55,3 62,5 – 4,5 3 1 0,3 2) 1,5 51 52,8 70 1 0,3 0,5

50 59 67,5 – 4,5 3 1 0,3 2) 1,5 56 56,7 74 1 0,3 0,5

55 68,5 78,7 – 4,5 3,5 1,1 0,6 2) 1,5 61 64,8 84 1 0,5 0,5

60 70,5 73,5 – 4,5 3,5 1 1 1 65 67,6 80 1 1 0,25
70,5 – 77,51 4,5 3,5 1 – 1 65 – 80 1 – 0,25
70,5 73,5 – 4,5 3,5 1 – – 65 67,6 80 1 – 0,25

71,5 82 – 4,5 3,5 1,1 0,6 2) 1,5 66 68,9 89 1 0,5 0,5

65 78 88,3 – 4,5 3,5 1,1 0,6 2) 1,5 72 75 94 1 0,5 0,5

70 83 87 – 4,5 3,5 1 1 1 76 79 95 1 1 0,25
83 – 91,87 4,5 3,5 1 – 1 76 – 95 1 – 0,25
83 87 – 4,5 3,5 1 – – 76 79 95 1 – 0,25

81,5 95 – 5 3,5 1,1 0,6 2) 3 76 79 105 1 0,5 0,5

75 89 103 – 5 3,5 1,1 0,6 2) 3 81 85 109 1 0,5 0,5

80 92 96 – 5 3,5 1 1 1 85 88 105 1 1 0,25
92 – 100,78 5 3,5 1 – 1 85 – 105 1 – 0,25
92 96 – 5 3,5 1 – – 85 88 105 1 – 0,25

95 111 – 5 3,5 1,1 0,6 2) 3,5 86 91 119 1 0,5 0,5

85 99,5 116 – 5 3,5 1,1 0,6 2) 3,5 91 95 124 1 0,5 0,5

90 103 110 – 5 3,5 1,1 1,1 1,5 96 99 119 1 1 0,25
103 – 115,2 5 3,5 1,1 – 1,5 96 – 119 1 – 0,25
103 110 – 5 3,5 1,1 – – 96 99 119 1 – 0,25

106 124 – 5 3,5 1,5 1 2) 4 98 102 133 1,5 1 0,5

1) Recommended shaft abutment diameter for axially loaded bearings † Flange support, page 512
2) Parameter r 3,4 has either the value speciied here or the same value as r 1,2

Product data online † skf.com/go/17000-6-4 565
