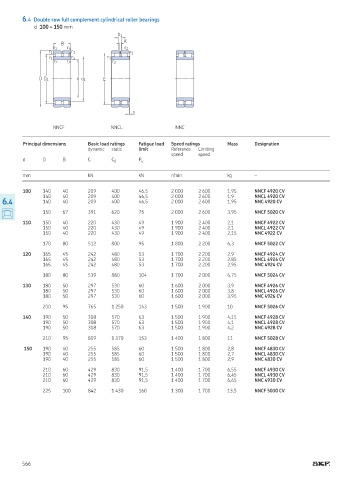

6.4 Double row full complement cylindrical roller bearings
d 100 – 150 mm
b 1
K
B
r 2 r 4 r 2
r 1 r 3 r 1
r 1 r 1 r 1
r 2 r 2 r 2

D D 1 d d 1 E

s

NNCF NNCL NNC

Principal dimensions Basic load ratings Fatigue load Speed ratings Mass Designation
dynamic static limit Reference Limiting
speed speed
d D B C C 0 P u

mm kN kN r/min kg –

100 140 40 209 400 46,5 2 000 2 600 1,95 NNCF 4920 CV
140 40 209 400 46,5 2 000 2 600 1,9 NNCL 4920 CV
6.4 140 40 209 400 46,5 2 000 2 600 1,95 NNC 4920 CV

150 67 391 620 75 2 000 2 600 3,95 NNCF 5020 CV

110 150 40 220 430 49 1 900 2 400 2,1 NNCF 4922 CV
150 40 220 430 49 1 900 2 400 2,1 NNCL 4922 CV
150 40 220 430 49 1 900 2 400 2,15 NNC 4922 CV

170 80 512 800 95 1 800 2 200 6,3 NNCF 5022 CV

120 165 45 242 480 53 1 700 2 200 2,9 NNCF 4924 CV
165 45 242 480 53 1 700 2 200 2,85 NNCL 4924 CV
165 45 242 480 53 1 700 2 200 2,95 NNC 4924 CV

180 80 539 880 104 1 700 2 000 6,75 NNCF 5024 CV

130 180 50 297 530 60 1 600 2 000 3,9 NNCF 4926 CV
180 50 297 530 60 1 600 2 000 3,8 NNCL 4926 CV
180 50 297 530 60 1 600 2 000 3,95 NNC 4926 CV

200 95 765 1 250 143 1 500 1 900 10 NNCF 5026 CV

140 190 50 308 570 63 1 500 1 900 4,15 NNCF 4928 CV
190 50 308 570 63 1 500 1 900 4,1 NNCL 4928 CV
190 50 308 570 63 1 500 1 900 4,2 NNC 4928 CV

210 95 809 1 370 153 1 400 1 800 11 NNCF 5028 CV

150 190 40 255 585 60 1 500 1 800 2,8 NNCF 4830 CV
190 40 255 585 60 1 500 1 800 2,7 NNCL 4830 CV
190 40 255 585 60 1 500 1 800 2,9 NNC 4830 CV

210 60 429 830 91,5 1 400 1 700 6,55 NNCF 4930 CV
210 60 429 830 91,5 1 400 1 700 6,45 NNCL 4930 CV
210 60 429 830 91,5 1 400 1 700 6,65 NNC 4930 CV

225 100 842 1 430 160 1 300 1 700 13,5 NNCF 5030 CV

566
