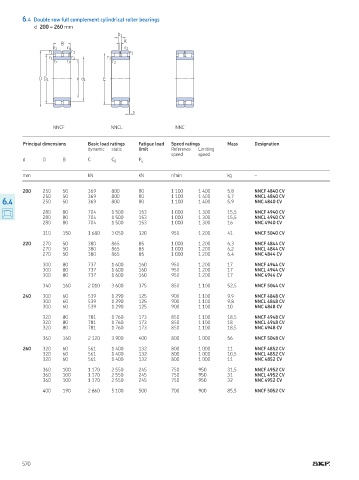

6.4 Double row full complement cylindrical roller bearings
d 200 – 260 mm
b 1
K
B
r 2 r 4 r 2
r 1 r 3 r 1
r 1 r 1 r 1
r 2 r 2 r 2

D D 1 d d 1 E

s

NNCF NNCL NNC

Principal dimensions Basic load ratings Fatigue load Speed ratings Mass Designation
dynamic static limit Reference Limiting
speed speed
d D B C C 0 P u

mm kN kN r/min kg –

200 250 50 369 800 80 1 100 1 400 5,8 NNCF 4840 CV
250 50 369 800 80 1 100 1 400 5,7 NNCL 4840 CV
6.4 250 50 369 800 80 1 100 1 400 5,9 NNC 4840 CV

280 80 704 1 500 153 1 000 1 300 15,5 NNCF 4940 CV
280 80 704 1 500 153 1 000 1 300 15,5 NNCL 4940 CV
280 80 704 1 500 153 1 000 1 300 16 NNC 4940 CV

310 150 1 680 3 050 320 950 1 200 41 NNCF 5040 CV

220 270 50 380 865 85 1 000 1 200 6,3 NNCF 4844 CV
270 50 380 865 85 1 000 1 200 6,2 NNCL 4844 CV
270 50 380 865 85 1 000 1 200 6,4 NNC 4844 CV

300 80 737 1 600 160 950 1 200 17 NNCF 4944 CV
300 80 737 1 600 160 950 1 200 17 NNCL 4944 CV
300 80 737 1 600 160 950 1 200 17 NNC 4944 CV

340 160 2 010 3 600 375 850 1 100 52,5 NNCF 5044 CV

240 300 60 539 1 290 125 900 1 100 9,9 NNCF 4848 CV
300 60 539 1 290 125 900 1 100 9,8 NNCL 4848 CV
300 60 539 1 290 125 900 1 100 10 NNC 4848 CV

320 80 781 1 760 173 850 1 100 18,5 NNCF 4948 CV
320 80 781 1 760 173 850 1 100 18 NNCL 4948 CV
320 80 781 1 760 173 850 1 100 18,5 NNC 4948 CV

360 160 2 120 3 900 400 800 1 000 56 NNCF 5048 CV

260 320 60 561 1 400 132 800 1 000 11 NNCF 4852 CV
320 60 561 1 400 132 800 1 000 10,5 NNCL 4852 CV
320 60 561 1 400 132 800 1 000 11 NNC 4852 CV

360 100 1 170 2 550 245 750 950 31,5 NNCF 4952 CV
360 100 1 170 2 550 245 750 950 31 NNCL 4952 CV
360 100 1 170 2 550 245 750 950 32 NNC 4952 CV

400 190 2 860 5 100 500 700 900 85,5 NNCF 5052 CV
