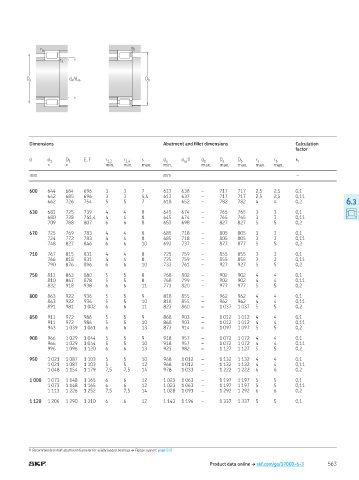

Page 565 - Rollingbearings

r a r b
r a

D a d a /d as D b

Dimensions Abutment and illet dimensions Calculation
factor
d d 1 D 1 E, F r 1,2 r 3,4 s d a d 1) d b D a D b r a r b k r
as
≈ ≈ min. min. max. min. max. max. max. max. max.
mm mm –

600 644 684 696 3 3 7 613 638 – 717 717 2,5 2,5 0,1
642 685 696 3 3 5,4 613 637 – 717 717 2,5 2,5 0,11
662 726 754 5 5 7 618 652 – 782 782 4 4 0,2 6.3

630 681 725 739 4 4 8 645 674 – 765 765 3 3 0,1
680 728 741,4 4 4 8 645 674 – 765 765 3 3 0,11
709 788 807 6 6 8 653 698 – 827 827 5 5 0,2

670 725 769 783 4 4 8 685 718 – 805 805 3 3 0,1
724 772 783 4 4 8 685 718 – 805 805 3 3 0,11
748 827 846 6 6 10 693 737 – 877 877 5 5 0,2

710 767 815 831 4 4 8 725 759 – 855 855 3 3 0,1
766 818 831 4 4 8 725 759 – 855 855 3 3 0,11
790 876 896 6 6 10 733 761 – 927 927 5 5 0,2

750 811 863 880 5 5 8 768 802 – 902 902 4 4 0,1
810 867 878 5 5 8 768 799 – 902 902 4 4 0,11
832 918 938 6 6 11 773 820 – 977 977 5 5 0,2

800 863 922 936 5 5 9 818 855 – 962 962 4 4 0,1
863 922 936 5 5 10 818 855 – 962 962 4 4 0,11
891 981 1 002 6 6 11 823 860 – 1 037 1 037 5 5 0,2

850 911 972 986 5 5 9 868 903 – 1 012 1 012 4 4 0,1
911 972 986 5 5 10 868 903 – 1 012 1 012 4 4 0,11
943 1 039 1 061 6 6 13 873 914 – 1 097 1 097 5 5 0,2

900 966 1 029 1 044 5 5 9 918 957 – 1 072 1 072 4 4 0,1
966 1 029 1 044 5 5 10 918 957 – 1 072 1 072 4 4 0,11
996 1 096 1 120 6 6 13 923 982 – 1 127 1 127 5 5 0,2

950 1 021 1 087 1 103 5 5 10 968 1 012 – 1 132 1 132 4 4 0,1
1 021 1 087 1 103 5 5 12 968 1 012 – 1 132 1 132 4 4 0,11
1 048 1 154 1 179 7,5 7,5 14 978 1 033 – 1 222 1 222 6 6 0,2

1 000 1 073 1 148 1 165 6 6 12 1 023 1 063 – 1 197 1 197 5 5 0,1
1 073 1 148 1 165 6 6 12 1 023 1 063 – 1 197 1 197 5 5 0,11
1 113 1 226 1 252 7,5 7,5 14 1 028 1 091 – 1 292 1 292 6 6 0,2

1 120 1 206 1 290 1 310 6 6 12 1 143 1 194 – 1 337 1 337 5 5 0,1

1) Recommended shaft abutment diameter for axially loaded bearings † Flange support, page 512

Product data online † skf.com/go/17000-6-3 563
