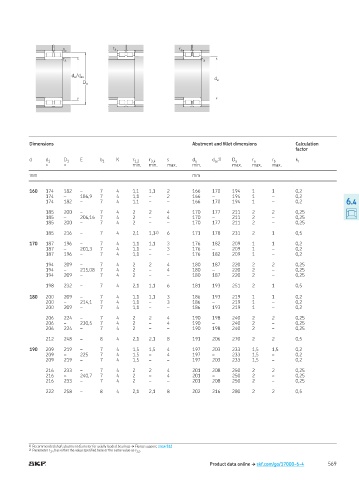

Page 571 - Rollingbearings

r a
r b r a
r a r a

d a / d as
d a
D a

Dimensions Abutment and illet dimensions Calculation
factor
d d 1 D 1 E b 1 K r 1,2 r 3,4 s d a d 1) D a r a r b k r
as
≈ ≈ min min max min max max max
mm mm

160 174 182 – 7 4 1,1 1,1 2 166 170 194 1 1 0,2
174 – 186,9 7 4 1,1 – 2 166 – 194 1 – 0,2
174 182 – 7 4 1,1 – – 166 170 194 1 – 0,2 6.4

185 200 – 7 4 2 2 4 170 177 211 2 2 0,25
185 – 206,16 7 4 2 – 4 170 – 211 2 – 0,25
185 200 – 7 4 2 – – 170 177 211 2 – 0,25

185 216 – 7 4 2,1 1,1 2) 6 171 178 231 2 1 0,5

170 187 196 – 7 4 1,1 1,1 3 176 182 209 1 1 0,2
187 – 201,3 7 4 1,1 – 3 176 – 209 1 – 0,2
187 196 – 7 4 1,1 – – 176 182 209 1 – 0,2

194 209 – 7 4 2 2 4 180 187 220 2 2 0,25
194 – 215,08 7 4 2 – 4 180 – 220 2 – 0,25
194 209 – 7 4 2 – – 180 187 220 2 – 0,25

198 232 – 7 4 2,1 1,1 6 181 193 251 2 1 0,5

180 200 209 – 7 4 1,1 1,1 3 186 193 219 1 1 0,2
200 – 214,1 7 4 1,1 – 3 186 – 219 1 – 0,2
200 209 – 7 4 1,1 – – 186 193 219 1 – 0,2

206 224 – 7 4 2 2 4 190 198 240 2 2 0,25
206 – 230,5 7 4 2 – 4 190 – 240 2 – 0,25
206 224 – 7 4 2 – – 190 198 240 2 – 0,25

212 248 – 8 4 2,1 2,1 8 191 206 270 2 2 0,5

190 209 219 – 7 4 1,5 1,5 4 197 203 233 1,5 1,5 0,2
209 – 225 7 4 1,5 – 4 197 – 233 1,5 – 0,2
209 219 – 7 4 1,5 – – 197 203 233 1,5 – 0,2

216 233 – 7 4 2 2 4 201 208 250 2 2 0,25
216 – 240,7 7 4 2 – 4 201 – 250 2 – 0,25
216 233 – 7 4 2 – – 201 208 250 2 – 0,25

222 258 – 8 4 2,1 2,1 8 202 216 280 2 2 0,5

1) Recommended shaft abutment diameter for axially loaded bearings † Flange support, page 512
2) Parameter r 3,4 has either the value speciied here or the same value as r 1,2

Product data online † skf.com/go/17000-6-4 569
