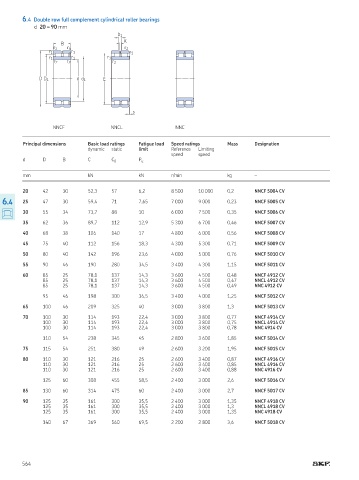

Page 566 - Rollingbearings

product tables

6.4 Double row full complement cylindrical roller bearings
d 20 – 90 mm
b 1
K
B
r 2 r 4 r 2
r 1 r 3 r 1
r 1 r 1 r 1
r 2 r 2 r 2

D D 1 d d 1 E

s

NNCF NNCL NNC

Principal dimensions Basic load ratings Fatigue load Speed ratings Mass Designation
dynamic static limit Reference Limiting
speed speed
d D B C C 0 P u

mm kN kN r/min kg –

20 42 30 52,3 57 6,2 8 500 10 000 0,2 NNCF 5004 CV

6.4 25 47 30 59,4 71 7,65 7 000 9 000 0,23 NNCF 5005 CV

30 55 34 73,7 88 10 6 000 7 500 0,35 NNCF 5006 CV

35 62 36 89,7 112 12,9 5 300 6 700 0,46 NNCF 5007 CV

40 68 38 106 140 17 4 800 6 000 0,56 NNCF 5008 CV

45 75 40 112 156 18,3 4 300 5 300 0,71 NNCF 5009 CV

50 80 40 142 196 23,6 4 000 5 000 0,76 NNCF 5010 CV

55 90 46 190 280 34,5 3 400 4 300 1,15 NNCF 5011 CV

60 85 25 78,1 137 14,3 3 600 4 500 0,48 NNCF 4912 CV
85 25 78,1 137 14,3 3 600 4 500 0,47 NNCL 4912 CV
85 25 78,1 137 14,3 3 600 4 500 0,49 NNC 4912 CV

95 46 198 300 36,5 3 400 4 000 1,25 NNCF 5012 CV

65 100 46 209 325 40 3 000 3 800 1,3 NNCF 5013 CV

70 100 30 114 193 22,4 3 000 3 800 0,77 NNCF 4914 CV
100 30 114 193 22,4 3 000 3 800 0,75 NNCL 4914 CV
100 30 114 193 22,4 3 000 3 800 0,78 NNC 4914 CV

110 54 238 345 45 2 800 3 600 1,85 NNCF 5014 CV

75 115 54 251 380 49 2 600 3 200 1,95 NNCF 5015 CV

80 110 30 121 216 25 2 600 3 400 0,87 NNCF 4916 CV
110 30 121 216 25 2 600 3 400 0,85 NNCL 4916 CV
110 30 121 216 25 2 600 3 400 0,88 NNC 4916 CV

125 60 308 455 58,5 2 400 3 000 2,6 NNCF 5016 CV

85 130 60 314 475 60 2 400 3 000 2,7 NNCF 5017 CV

90 125 35 161 300 35,5 2 400 3 000 1,35 NNCF 4918 CV
125 35 161 300 35,5 2 400 3 000 1,3 NNCL 4918 CV
125 35 161 300 35,5 2 400 3 000 1,35 NNC 4918 CV

140 67 369 560 69,5 2 200 2 800 3,6 NNCF 5018 CV
