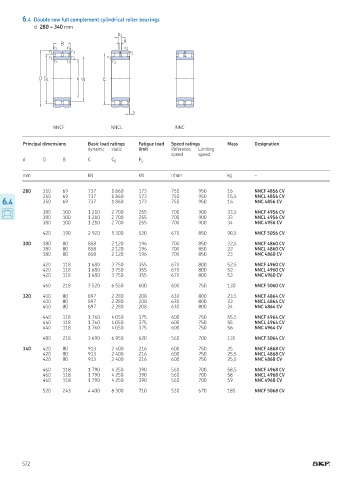

6.4 Double row full complement cylindrical roller bearings
d 280 – 340 mm
b 1
K
B
r 2 r 4 r 2
r 1 r 3 r 1
r 1 r 1 r 1
r 2 r 2 r 2

D D 1 d d 1 E

s

NNCF NNCL NNC

Principal dimensions Basic load ratings Fatigue load Speed ratings Mass Designation
dynamic static limit Reference Limiting
speed speed
d D B C C 0 P u

mm kN kN r/min kg –

280 350 69 737 1 860 173 750 950 16 NNCF 4856 CV
350 69 737 1 860 173 750 950 15,5 NNCL 4856 CV
6.4 350 69 737 1 860 173 750 950 16 NNC 4856 CV

380 100 1 210 2 700 255 700 900 33,5 NNCF 4956 CV
380 100 1 210 2 700 255 700 900 33 NNCL 4956 CV
380 100 1 210 2 700 255 700 900 34 NNC 4956 CV

420 190 2 920 5 300 520 670 850 90,5 NNCF 5056 CV

300 380 80 858 2 120 196 700 850 22,5 NNCF 4860 CV
380 80 858 2 120 196 700 850 22 NNCL 4860 CV
380 80 858 2 120 196 700 850 23 NNC 4860 CV

420 118 1 680 3 750 355 670 800 52,5 NNCF 4960 CV
420 118 1 680 3 750 355 670 800 52 NNCL 4960 CV
420 118 1 680 3 750 355 670 800 53 NNC 4960 CV

460 218 3 520 6 550 600 600 750 130 NNCF 5060 CV

320 400 80 897 2 280 208 630 800 23,5 NNCF 4864 CV
400 80 897 2 280 208 630 800 23 NNCL 4864 CV
400 80 897 2 280 208 630 800 24 NNC 4864 CV

440 118 1 760 4 050 375 600 750 55,5 NNCF 4964 CV
440 118 1 760 4 050 375 600 750 55 NNCL 4964 CV
440 118 1 760 4 050 375 600 750 56 NNC 4964 CV

480 218 3 690 6 950 620 560 700 135 NNCF 5064 CV

340 420 80 913 2 400 216 600 750 25 NNCF 4868 CV
420 80 913 2 400 216 600 750 25,5 NNCL 4868 CV
420 80 913 2 400 216 600 750 25,5 NNC 4868 CV

460 118 1 790 4 250 390 560 700 58,5 NNCF 4968 CV
460 118 1 790 4 250 390 560 700 58 NNCL 4968 CV
460 118 1 790 4 250 390 560 700 59 NNC 4968 CV

520 243 4 400 8 300 710 530 670 185 NNCF 5068 CV
