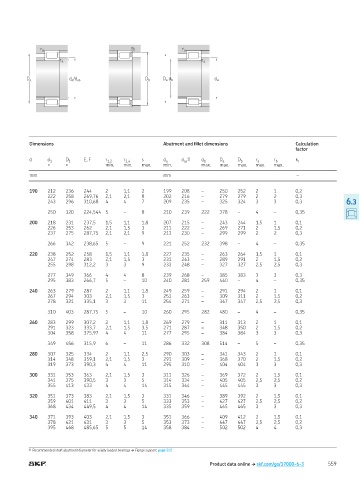

Page 561 - Rollingbearings

r a r b r a
r a r a

D a d a /d as D b D a d b d a

Dimensions Abutment and illet dimensions Calculation
factor
d d 1 D 1 E, F r 1,2 r 3,4 s d a d 1) d b D a D b r a r b k r
as
≈ ≈ min. min. max. min. max. max. max. max. max.
mm mm –

190 212 236 244 2 1,1 2 199 208 – 250 252 2 1 0,2
222 258 269,76 2,1 2,1 8 202 216 – 279 279 2 2 0,3
243 296 310,68 4 4 7 209 235 – 325 324 3 3 0,3 6.3

250 320 224,544 5 – 8 210 239 222 378 – 4 – 0,35

200 218 231 237,5 1,5 1,1 1,8 207 215 – 243 244 1,5 1 0,1
226 253 262 2,1 1,5 3 211 222 – 269 271 2 1,5 0,2
237 275 287,75 2,1 2,1 9 213 230 – 299 299 2 2 0,3

266 342 238,65 5 – 9 221 252 232 398 – 4 – 0,35

220 238 252 258 1,5 1,1 1,8 227 235 – 263 264 1,5 1 0,1
247 274 283 2,1 1,5 3 231 243 – 289 291 2 1,5 0,2
255 298 312,2 3 3 9 233 248 – 327 327 2,5 2,5 0,3

277 349 366 4 4 8 239 268 – 385 383 3 3 0,3
295 383 266,7 5 – 10 240 281 259 440 – 4 – 0,35

240 263 279 287 2 1,1 1,8 249 259 – 291 294 2 1 0,1
267 294 303 2,1 1,5 3 251 263 – 309 311 2 1,5 0,2
278 321 335,1 3 3 11 254 271 – 347 347 2,5 2,5 0,3

310 403 287,75 5 – 10 260 295 282 480 – 4 – 0,35

260 283 299 307,2 2 1,1 1,8 269 279 – 311 313 2 1 0,1
291 323 333,7 2,1 1,5 3,5 271 287 – 348 350 2 1,5 0,2
304 358 375,97 4 4 11 277 295 – 384 384 3 3 0,3

349 456 315,9 6 – 11 286 332 308 514 – 5 – 0,35

280 307 325 334 2 1,1 2,5 290 303 – 341 343 2 1 0,1
314 348 359,1 2,1 1,5 3 291 309 – 368 370 2 1,5 0,2
319 373 390,3 4 4 11 295 310 – 404 404 3 3 0,3

300 331 353 363 2,1 1,5 3 311 326 – 369 372 2 1,5 0,1
341 375 390,5 3 3 5 314 334 – 405 405 2,5 2,5 0,2
355 413 433 4 4 14 315 344 – 445 445 3 3 0,3

320 351 373 383 2,1 1,5 3 331 346 – 389 392 2 1,5 0,1
359 401 411 3 3 5 333 353 – 427 427 2,5 2,5 0,2
368 434 449,5 4 4 14 335 359 – 465 465 3 3 0,3

340 371 393 403 2,1 1,5 3 351 366 – 409 412 2 1,5 0,1
378 421 431 3 3 5 353 373 – 447 447 2,5 2,5 0,2
395 468 485,65 5 5 14 358 384 – 502 502 4 4 0,3

1) Recommended shaft abutment diameter for axially loaded bearings † Flange support, page 512

Product data online † skf.com/go/17000-6-3 559
