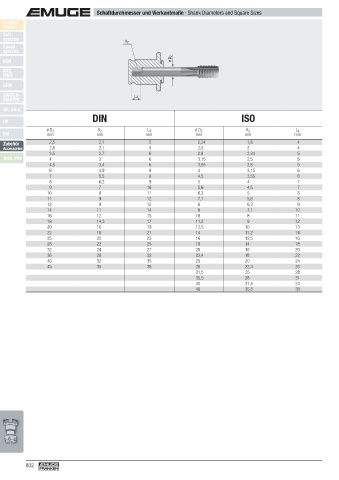

Schaftdurchmesser und Vierkantmaße · Shank Diameters and Square Sizes
Product
Finder
Soft-
synchro
K 2
Speed-
synchro
KSN ø D 2
MQL
MMS
SFM
SWITCH- L 4
MASTER

GR, GR-S
DIN ISO
HF
ø D 2 K 2 L 4 ø D 2 K 2 L 4
EM mm mm mm mm mm mm
Zubehör 2,5 2,1 5 2,24 1,8 4
Accessories 2,8 2,1 5 2,5 2 4
3,5 2,7 6 2,8 2,24 5
Tech. Info 4 3 6 3,15 2,5 5
4,5 3,4 6 3,55 2,8 5
6 4,9 8 4 3,15 6
7 5,5 8 4,5 3,55 6
8 6,2 9 5 4 7
9 7 10 5,6 4,5 7
10 8 11 6,3 5 8
11 9 12 7,1 5,6 8
12 9 12 8 6,3 9
14 11 14 9 7,1 10
16 12 15 10 8 11
18 14,5 17 11,2 9 12
20 16 19 12,5 10 13
22 18 21 14 11,2 14
25 20 23 16 12,5 16
28 22 25 18 14 18
32 24 27 20 16 20
36 29 32 22,4 18 22
40 32 35 25 20 24
45 35 38 28 22,4 26
31,5 25 28
35,5 28 31
40 31,5 34
45 35,5 38
