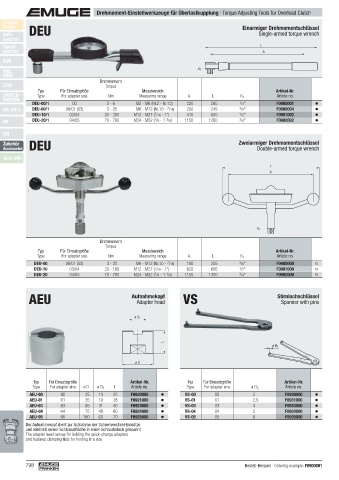

Page 798 - EMUGE

Drehmoment-Einstellwerkzeuge für Überlastkupplung · Torque Adjusting Tools for Overload Clutch
Product
Finder DEU Einarmiger Drehmomentschlüssel
Soft- Single-armed torque wrench
synchro
Speed- L
synchro A
KSN
MQL K 1
MMS
Drehmoment
SFM Torque
Typ Für Einsatzgröße Messbereich Artikel-Nr.
SWITCH- Type For adapter size Nm Measuring range A L K 1 Article no.
MASTER
DEU-00/1 00 0 - 6 M2 - M6 (Nr.2 - Nr.12) 220 260 1 /4" F0900001
GR, GR-S DEU-00/1 00/01 (03) 3 - 25 M6 - M12 (Nr.10 - 7 /16) 200 245 3 /8" F0900004
DEU-10/1 03/04 20 - 200 M12 - M27 ( 7 /16 - 1") 410 500 1 /2" F0901002
HF DEU-20/1 04/05 70 - 700 M24 - M52 ( 7 /8 - 1 3 /4) 1150 1260 3 /4" F0902002

EM
Accessories DEU Zweiarmiger Drehmomentschlüssel
Zubehör
Double-armed torque wrench
Tech. Info
L
A

K 1
Drehmoment
Torque
Typ Für Einsatzgröße Messbereich Artikel-Nr.
Type For adapter size Nm Measuring range A L K 1 Article no.
DEU-00 00/01 (03) 3 - 23 M6 - M12 (Nr.10 - 7 /16) 180 205 3 /8" F0900000
DEU-10 03/04 20 - 180 M12 - M27 ( 7 /16 - 1") 620 656 1 /2" F0901000
DEU-20 04/05 70 - 700 M24 - M52 ( 7 /8 - 1 3 /4) 1150 1300 3 /4" F0902000

AEU Aufnahmekopf VS Stirnlochschlüssel
Spanner with pins
Adapter head
ø D 1

L
ø D 2

ø D

Typ Für Einsatzgröße Artikel-Nr. Typ Für Einsatzgröße Artikel-Nr.
Type For adapter size ø D ø D 1 L Article no. Type For adapter size ø D 2 Article no.
AEU-00 00 25 13 25 F0920000 VS-00 00 2 F0930000
AEU-01 01 35 19 28 F0921000 VS-01 01 2,5 F0931000
AEU-03 03 55 31 40 F0923000 VS-03 03 4 F0933000
AEU-04 04 75 48 60 F0924000 VS-04 04 5 F0934000
AEU-05 05 100 60 70 F0925000 VS-05 05 6 F0935000
Der Aufnahmekopf dient zur Aufnahme der Schnellwechsel-Einsätze
und wird mit seiner Schlüsselfl äche in einen Schraubstock gespannt
The adapter head serves for holding the quick-change adapters
and features clamping fl ats for holding in a vise

798 Bestell-Beispiel · Ordering example: F0900001
