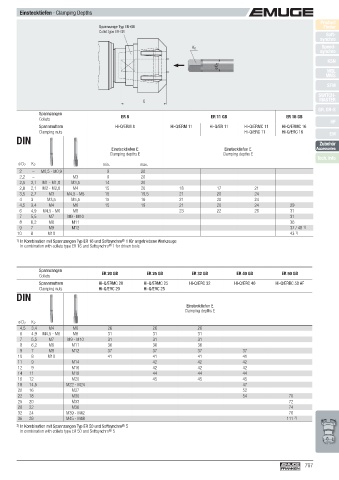

Einstecktiefen · Clamping Depths
Product
Spannzange Typ ER-GB Finder
Collet type ER-GB
Soft-
synchro
K 2 Speed-
synchro
KSN
ø D 2
MQL
MMS
SFM
SWITCH-
E MASTER
GR, GR-S
Spannzangen
Collets ER 8 ER 11 GB ER 16 GB HF
Spannmuttern Hi-Q/ERM 8 Hi-Q/ERM 11 Hi-Q/ER 11 Hi-Q/ERMC 11 Hi-Q/ERMC 16
Clamping nuts Hi-Q/ERC 11 Hi-Q/ERC 16 EM
DIN Zubehör
Einstecktiefen E Einstecktiefen E Accessories
Clamping depths E Clamping depths E
Tech. Info
ø D 2 K 2 min. max.
2 – M0,5 - M0,9 9 20
2,2 – M3 9 20
2,5 2,1 M1 - M1,8 M3,5 14 20
2,8 2,1 M2 - M2,6 M4 15 20 18 17 21
3,5 2,7 M3 M4,5 - M5 15 19,5 21 20 24
4 3 M3,5 M5,5 15 19 21 20 24
4,5 3,4 M4 M6 15 19 21 20 24 29
6 4,9 M4,5 - M6 M8 23 22 26 31
7 5,5 M7 M9 - M10 31
8 6,2 M8 M11 36
9 7 M9 M12 37 / 48 1)
10 8 M10 43 1)
1) In Kombination mit Spannzangen Typ ER 16 und Softsynchro ® 1 für angetriebene Werkzeuge
In combination with collets type ER 16 and Softsynchro ® 1 for driven tools

Spannzangen
Collets ER 20 GB ER 25 GB ER 32 GB ER 40 GB ER 50 GB
Spannmuttern Hi-Q/ERMC 20 Hi-Q/ERMC 25 Hi-Q/ERC 32 Hi-Q/ERC 40 Hi-Q/ERBC 50 AF
Clamping nuts Hi-Q/ERC 20 Hi-Q/ERC 25
DIN
Einstecktiefen E
Clamping depths E
ø D 2 K 2
4,5 3,4 M4 M6 26 26 26
6 4,9 M4,5 - M6 M8 31 31 31
7 5,5 M7 M9 - M10 31 31 31
8 6,2 M8 M11 36 36 36
9 7 M9 M12 37 37 37 37
10 8 M10 41 41 41 41
11 9 M14 42 42 42
12 9 M16 42 42 42
14 11 M18 44 44 44
16 12 M20 45 45 45
18 14,5 M22 - M24 47
20 16 M27 52
22 18 M30 54 70
25 20 M33 72
28 22 M36 74
32 24 M39 - M42 76
36 29 M45 - M48 111 2)
2) In Kombination mit Spannzangen Typ ER 50 und Softsynchro ® 5
In combination with collets type ER 50 and Softsynchro ® 5
