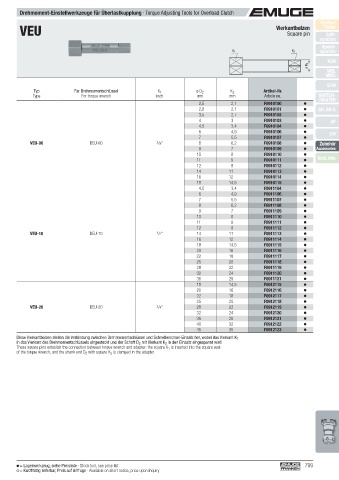

Page 799 - EMUGE

Drehmoment-Einstellwerkzeuge für Überlastkupplung · Torque Adjusting Tools for Overload Clutch
Product
VEU Vierkantbolzen Finder
Square pin
Soft-
synchro
Speed-
K 1 K 2 synchro
KSN
ø D 2
MQL
MMS
SFM
Typ Für Drehmomentschlüssel K 1 ø D 2 K 2 Artikel-Nr.
Type For torque wrench inch mm mm Article no. SWITCH-
MASTER
2,5 2,1 F0910100
2,8 2,1 F0910101 GR, GR-S
3,5 2,7 F0910102
4 3 F0910103 HF
4,5 3,4 F0910104
6 4,9 F0910106 EM
7 5,5 F0910107
VEU-00 DEU-00 3 /8" 8 6,2 F0910108 Zubehör
9 7 F0910109 Accessories
10 8 F0910110
11 9 F0910111 Tech. Info
12 9 F0910112
14 11 F0910113
16 12 F0910114
18 14,5 F0910115
4,5 3,4 F0911104
6 4,9 F0911106
7 5,5 F0911107
8 6,2 F0911108
9 7 F0911109
10 8 F0911110
11 9 F0911111
12 9 F0911112
VEU-10 DEU-10 1 /2" 14 11 F0911113
16 12 F0911114
18 14,5 F0911115
20 16 F0911116
22 18 F0911117
25 20 F0911118
28 22 F0911119
32 24 F0911120
36 29 F0911121
18 14,5 F0912115
20 16 F0912116
22 18 F0912117
25 20 F0912118
VEU-20 DEU-20 3 /4" 28 22 F0912119
32 24 F0912120
36 29 F0912121
40 32 F0912122
45 35 F0912123
Diese Vierkantbolzen stellen die Verbindung zwischen Drehmomentschlüssel und Schnellwechsel-Einsatz her, wobei das Vierkant K 1
in das Vierkant des Drehmomentschlüssels eingesteckt und der Schaft D 2 mit Vierkant K 2 in den Einsatz eingespannt wird
These square pins establish the connection between torque wrench and adapter: the square K 1 is inserted into the square seat
of the torque wrench, and the shank end D 2 with square K 2 is clamped in the adapter

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 799
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
