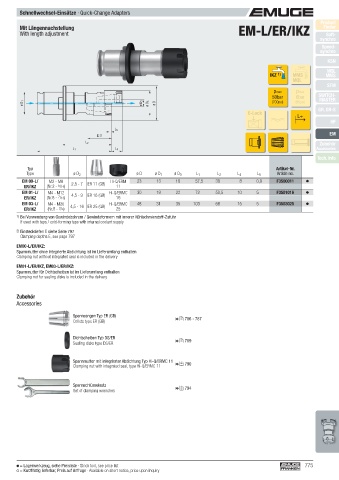

Page 775 - EMUGE

Schnellwechsel-Einsätze · Quick-Change Adapters
Product
Mit Längennachstellung EM-L/ER/IKZ Finder
With length adjustment Soft-
synchro
Speed-
synchro
KSN
MQL
IKZ 1) MMS MMS
MQL
SFM
pmax pmax
50bar 6bar SWITCH-
MASTER
ø D 1 ø D 2 ø D 3 ø D (700psi) (85psi)
GR, GR-S
E-Lock
L+
HF

L 5
E 2) EM
L 2 Zubehör
L 1 L 4 Accessories
Tech. Info
Typ Artikel-Nr.
Type ø D 2 ø D ø D 1 ø D 3 L 1 L 2 L 4 L 5 Article no.
EM 00-L/ M2 - M8 2,5 - 7 ER 11 (GB) Hi-Q/ERM 23 13 16 57,5 38 8 0,9 F3500011
ER/IKZ (Nr.2 - 5 /16) 11
EM 01-L/ M4 - M12 4,5 - 9 ER 16 (GB) Hi-Q/ERMC 30 19 22 72 50,5 10 5 F3501016
ER/IKZ (Nr.8 - 7 /16) 16
EM 03-L/ M4 - M20 4,5 - 16 ER 25 (GB) Hi-Q/ERMC 48 31 35 103 68 15 5 F3503025
ER/IKZ (Nr.8 - 3 /4) 25
1) Bei Verwendung von Gewindebohrern / Gewindeformern mit innerer Kühlschmierstoff-Zufuhr
If used with taps / cold-forming taps with internal coolant supply
2) Einstecktiefen E siehe Seite 797
Clamping depths E, see page 797
EM00-L/ER/IKZ:
Spannmutter ohne integrierte Abdichtung ist im Lieferumfang enthalten
Clamping nut without integrated seal is included in the delivery
EM01-L/ER/IKZ, EM03-L/ER/IKZ:
Spannmutter für Dichtscheiben ist im Lieferumfang enthalten
Clamping nut for sealing disks is included in the delivery

Zubehör
Accessories

Spannzangen Typ ER (GB)  786 - 787
Collets type ER (GB)

Dichtscheiben Typ DS/ER
Sealing disks type DS/ER  789

Spannmutter mit integrierter Abdichtung Typ Hi-Q/ERMC 11  790
Clamping nut with integrated seal, type Hi-Q/ERMC 11

Spannschlüsselsatz
Set of clamping wrenches  794

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 775
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
