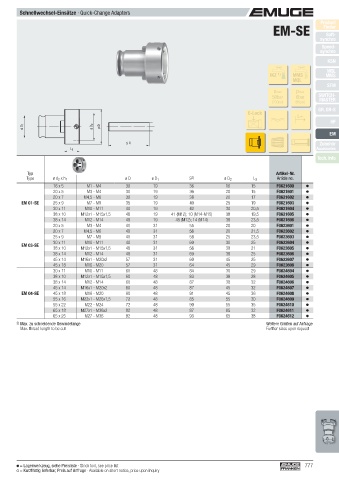

Page 777 - EMUGE

Schnellwechsel-Einsätze · Quick-Change Adapters
Product
EM-SE Finder
Soft-
synchro
Speed-
synchro
KSN
MQL
IKZ 1) MMS MMS
MQL
SFM
pmax pmax
50bar 6bar SWITCH-
MASTER
(700psi) (85psi)
GR, GR-S
E-Lock
L+
HF
ø D 1 ø D 2 ø D
EM
S 2) Zubehör
L 2 Accessories
Tech. Info

Typ Artikel-Nr.
Type ø d 2 x h 1 ø D ø D 1 S 2) ø D 2 L 2 Article no.
16 x 5 M1 - M4 30 19 36 16 15 F0621600
20 x 5 M3 - M4 30 19 36 20 15 F0621601
20 x 7 M4,5 - M6 30 19 38 20 17 F0621602
EM 01-SE 25 x 9 M7 - M9 35 19 40 25 19 F0621603
30 x 11 M10 - M11 40 19 42 30 20,5 F0621604
38 x 10 M12x1 - M15x1,5 48 19 41 (M12); 10 (M14-M15) 38 19,5 F0621605
38 x 14 M12 - M14 48 19 45 (M12); 14 (M14) 38 23,5 F0621606
20 x 5 M3 - M4 40 31 55 20 20 F0623601
20 x 7 M4,5 - M6 40 31 56 20 21,5 F0623602
25 x 9 M7 - M9 40 31 58 25 23,5 F0623603
30 x 11 M10 - M11 40 31 60 30 25 F0623604
EM 03-SE
38 x 10 M12x1 - M15x1,5 48 31 56 38 21 F0623605
38 x 14 M12 - M14 48 31 60 38 25 F0623606
45 x 14 M16x1 - M20x2 57 31 60 45 25 F0623607
45 x 18 M16 - M20 57 31 64 45 29 F0623608
30 x 11 M10 - M11 60 48 84 30 29 F0624604
38 x 10 M12x1 - M15x1,5 60 48 83 38 28 F0624605
38 x 14 M12 - M14 60 48 87 38 32 F0624606
45 x 14 M16x1 - M20x2 60 48 87 45 32 F0624607
EM 04-SE 45 x 18 M16 - M20 60 48 91 45 36 F0624608
55 x 16 M22x1 - M26x1,5 72 48 85 55 30 F0624609
55 x 22 M22 - M24 72 48 90 55 35 F0624610
65 x 18 M27x1 - M36x2 82 48 87 65 32 F0624611
65 x 25 M27 - M36 82 48 93 65 38 F0624612
2) Max. zu schneidende Gewindelänge Weitere Größen auf Anfrage
Max. thread length to be cut Further sizes upon request

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 777
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
